Водогрейный модульный конденсационный котел Unical MULTIINOX 69
Представляем MULTIINOX 69, инновационный модульный газовый котел, который обеспечивает исключительную эффективность вашего помещения. Изготовлен из термоконденсационных модулей с высоким содержанием воды, все они помещены в крепкую нержавеющую сталь AISI 316L. Почувствуйте мощность полностью предварительно смешанной модулирующей горелки, разработанной для бесперебойной установки внутри и на улице.

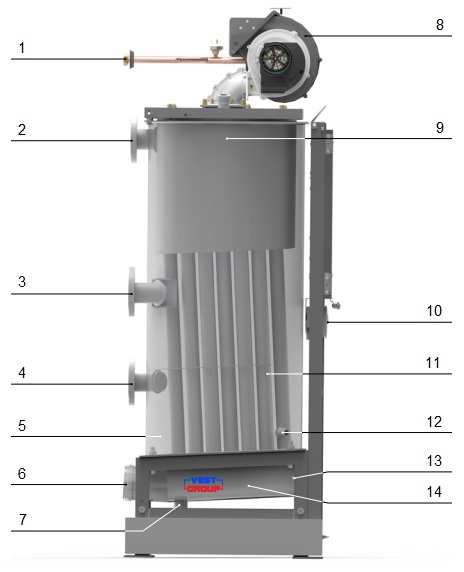

Конструкция котла Unical MULTIINOX 69
|
1. Подключение газа 2. Подающая линия 3. Обратная линия (Средняя температура) 4. Обратная линия (Низкая температура) 5. Емкость с технической водой 6. Подключение дымохода Ø100 7. Слив конденсата |
8. Модуляционный вентилятор 9. Горелка с предварительным смешением 10. Панель управления Ufly P 11. Вертикальные трубы из нержавеющей стали со специальными вставками 12. Кран слива котла 13. Датчик уровня 14. Емкость для сбора конденсата с датчиком уровня |
Преимущества и особенности котла MULTIINOX 69
- Максимальный сертифицированный КПД 107%;
- Коэффициент модуляции 1:2,3;
- Теплообменник с большим содержанием воды 80л;
- Теплообменник котла с вертикальным движением пламени в топку и большим объемом воды, полностью изготовлен из нержавеющей стали марки AISI 316L, котел поставляется в комплекте с модуляционным горелкой с полным предварительным смешением;
- Специальные дымогарные трубы (патент Unical) из нержавеющей стали со вставками из сплава Al/Si/Mg, имеющие очень высокую теплопроводность, спроектированы специально для улучшения отвод конденсата и оптимизации теплообмена;
- Цилиндрическая камера сгорания со сквозным дном;
- Модуляционная горелка с полным предварительным смешением и низким NOx;
- Сезонный КПД на 30% больше по сравнению с традиционными котлами;
- Модуляционный насос (опция), управляемый непосредственно из котла для обеспечения максимальной конденсации во всех режимах.
Технические характеристики котла Unical MULTIINOX 69
| Параметр | Единицы изм. | Значение |
| Коэффициент модуляции | 1:2,3 | |
| Номинальная тепловая мощность по Н.Т.С. Qном. | кВт | 69 |
| Минимальная тепловая мощность по Н.Т.С. Qмин. | кВт | 30 |
| Номинальная полезная мощность (при Тобр. 30/Тпод. 50 °C) Pcond | кВт | 75,3 |
| Минимальная полезная мощность (при Тобр. 30/Тпод. 50 °C) Pcond min | кВт | 32,89 |
| КПД при номинальной мощности (при Тобр. 60/Тпод. 80°C) | % | 98 |
| КПД при минимальной нагрузке (при Тобр. 30 °C) | % | 109,6 |
| Температура выходных газов Т.отх. газов – Т.окр. среды (макс.) | °C | 34,7 |
| Максимальная рабочая температура | °C | 85 |
| Максимально допустимая температура | °C | 100 |
| Минимальное давление в отопительном контуре | бар | 0,5 |
| Максимальное давление в отопительном контуре | бар | 6 |
| Содержимое воды | л | 80 |
| Расход природного газа G20 (20 мбар) при Qnom | м3/ч | 7,2 |
| Расход природного газа G20 (20 мбар) при Qmin | м3/ч | 3,17 |
| Макс. выработка конденсата | кг/ч | 8,3 |
| CO при минимальной тепловой мощности с 0% O2 | мг/кВтг | 26 |
| NOx при номинальной тепловой мощности с 0% O2 | мг/кВтг | - |
| Напряжение питающей сети/Частота | В/Гц | 230/50 |
| Предохранитель питающей сети | A(R) | 6,3 |
| Уровень электрозащиты | IP | X4D |
| Вес | кг | 210 |

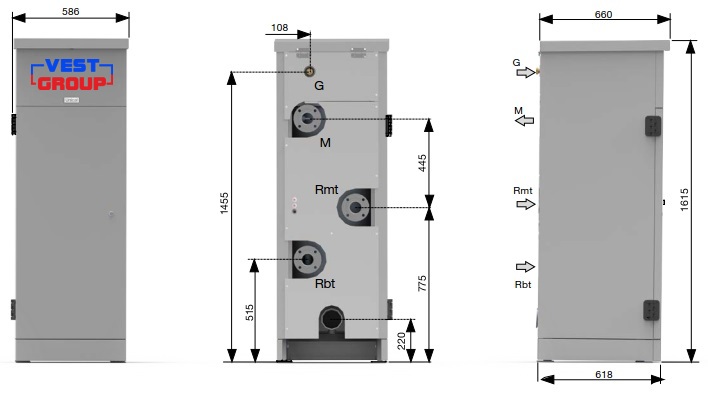

Габаритные и присоединительные размеры котла Unical MULTIINOX 69
| G | Подключение газа G 3/4” |
| M | Линия подачи G 2” DN50 |
| Rmt | Обратная линия средней температуры G 2” DN50 |
| Rbt | Обратная линия низкой температуры G 2” DN50 |
| Основные параметры | ||
| Серия продукта | MULTIINOX | |
| Тип котла | водогрейный | |
| Вид котла | конденсационный | |
| Конструкция котла | модульный | |
| Полезная мощность | 69 кВт | |
| Вид топлива | газ | |
| Максимальный КПД | 109,6 % | |
| Робочее давление | до 6 бар | |
| Температура выходных газов | 34,7 °C | |
