Водогрейный модульный конденсационный котел Unical MULTIINOX 375
Совершите революцию в своем комфорте с MULTIINOX 375, выбранным модульным газовым котлом. Его конструкция из нержавеющей стали AISI 316L содержит тепловые конденсационные модули с высоким содержанием воды, а модулированная горелка с полностью предварительной смесью легко адаптируется к внутренней и внешней установке. Эффективность и долговечность, как никогда раньше.

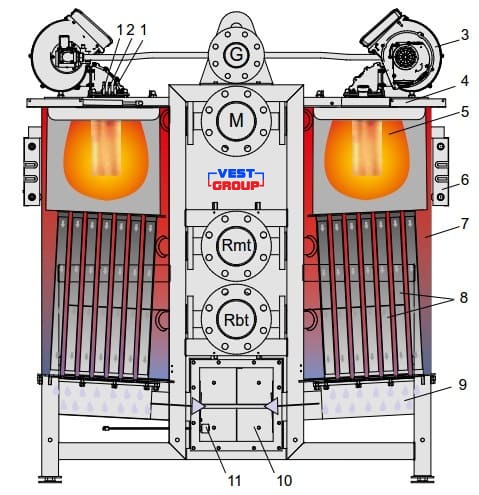

Конструкция котла Unical MULTIINOX 375
|
1. Электрод ионизации (2шт) 2. Электрод разжигания 3. Вентилатор 4. Дверь камеры сгорания 5. Камера сгорания 6. Бокс для электрических подключений 7. Котловая вода |
8. Дымовые трубы нержавеющей стали с алюминиевыми вставками 9. Емкость для сбора конденсата 10. Дымовая камера 11. Датчик уровня конденсата M - Линия подачи отопительного контура Rmt - Обратная линия отопительного контура (Средняя температура) Rbt - Обратная линия отопительного контура (Низкая температура) |
Преимущества и особенности котла MULTIINOX 375
- Предназначен для внешней установки (IPX5D);
- Максимальный сертифицированный КПД 107%;
- Коэффициент модуляции 1:11,5;
- Теплообменник с большим содержанием воды 104л каждый;
- Теплообменник котла с вертикальным движением пламени в топку и большим объемом воды, полностью изготовлен из нержавеющей стали марки AISI 316L, котел поставляется в комплекте с модуляционным горелкой с полным предварительным смешением;
- Специальные дымогарные трубы (патент Unical) из нержавеющей стали со вставками из сплава Al/Si/Mg, имеющие очень высокую теплопроводность, спроектированы специально для улучшения отвод конденсата и оптимизации теплообмена;
- Цилиндрическая камера сгорания со сквозным дном;
- Модуляционная горелка с полным предварительным смешением и низким NOx;
- Сезонный КПД на 30% больше по сравнению с традиционными котлами;
- Стандартизированный гидравлический трубопровод, гидравлически сбалансированный и без включений между элементами;
- Электронная система управления HSCP с пропорциональной регулировкой всех тепловых элементов;
- Модуляционный насос (опция), управляемый непосредственно из котла для обеспечения максимальной конденсации во всех режимах.
Технические характеристики котла Unical MULTIINOX 375
| Параметр | Единицы изм. | Значение |
| Модели (M+S = Master(Главный) + Slave (Известный) | (M) | |
| Количество тепловых модулей | 3 | |
| Коэффициент модуляции | 1:11,5 | |
| Номинальная тепловая мощность по Н.Т.С. Qном. | кВт | 345 |
| Минимальная тепловая мощность по Н.Т.С. Qмин. | кВт | 30 |
| Номинальная полезная мощность (при Тобр. 30/Тпод. 50 °C) Pcond | кВт | 353,28 |
| Минимальная полезная мощность (при Тобр. 30/Тпод. 50 °C) Pcond min | кВт | 31,86 |
| КПД при номинальной мощности (при Тобр. 60°C/Тпод. 80°C) | % | 98,6 |
| КПД при 30% нагрузке (при Тобр. 30°C) | % | 107,7 |
| Температура выходных газов Т.отх. газов – Т.окр. среды (макс.) | °C | 38,2 |
| Максимальная рабочая температура | °C | 80 |
| Максимально допустимая температура | °C | 100 |
| Минимальное давление в отопительном контуре | бар | 0,5 |
| Максимальное давление в отопительном контуре | бар | 6 |
| Содержание воды | л | 301 |
| Расход воды при номинальной полезной мощности (ΔT= 20К) | л/ч | 14626 |
| Расход природного газа G20 (20 мбар) при Qnom | м3/ч | 36,48 |
| Расход природного газа G20 (20 мбар) при Qmin | м3/ч | 3,17 |
| Макс. выработка конденсата | кг/ч | 56 |
| CO при минимальной тепловой мощности с 0% O2 | мг/кВтг | 29 |
| NOx при номинальной тепловой мощности с 0% O2 | мг/кВтг | 59 |
| Напряжение питающей сети/Частота | В/Гц | 230/50 |
| Предохранитель питающей сети | A(F) | 4 |
| Макс. потребляемая мощность | Вт | 470 |
| Уровень электрозащиты | IP | X5D |
| Вес | кг | 977 |

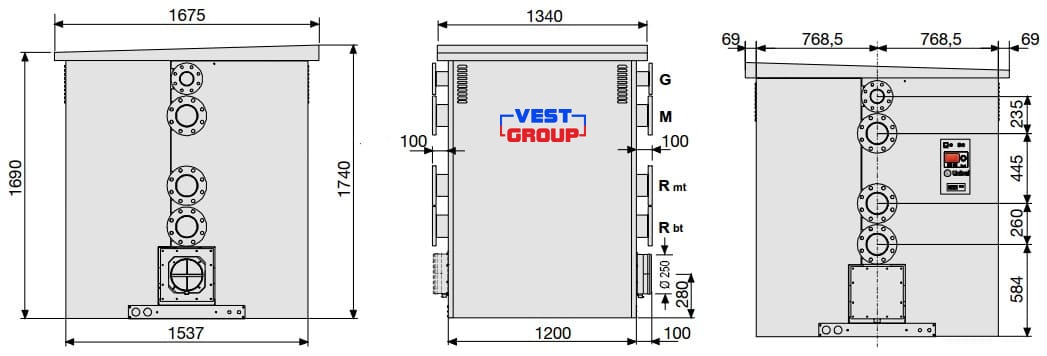

Габаритные и присоединительные размеры котла Unical MULTIINOX 375
| Габаритные размеры | ||
| Высота | мм | 1740 |
| Общая глубина | мм | 1200 |
| Ширина - L | мм | 1675 |
| Размеры подключения | ||
| Подключение газа - G | DN мм (дюйм) | 80(3) |
| Линия подачи системы отопления - M | DN мм (дюйм) | 125(5) |
| Обратная линия системы отопления (среднетемпер.) Rmt | DN мм (дюйм) | 125(5) |
| Обратная линия системы отопления (низкотемпер.) Rbt | DN мм (дюйм) | 125(5) |
| Трубопровод дымоудаления | мм | 300 |
| Подключение дымохода | мм | 250 |
| Слив конденсата | мм | 40 |
| Основные параметры | ||
| Серия продукта | MULTIINOX | |
| Тип котла | водогрейный | |
| Вид котла | конденсационный | |
| Конструкция котла | модульный | |
| Полезная мощность | 375 кВт | |
| Вид топлива | газ | |
| Максимальный КПД | 107,7 % | |
| Робочее давление | до 6 бар | |
| Температура выходных газов | 38,2 °C | |
