Водогрейный конденсационный котел Unical Modulex EXT 300
Представляем MODULEX EXT 300 – компактный модульный котел с модульной системой. Идеально подходит для систем отопления с высокой мощностью, это отличный выбор как для новых установок, так и для замены устаревших котлов в таких местах как жилые комплексы, фабрики, торговые центры, школы и медицинские учреждения.
Особенностью контроллера Ufly P является способность поддержки в работающем состоянии наибольшего количества термоэлементов при минимальной возможной мощности. Благодаря этой особенности система всегда будет работать с максимальным КПД, вне зависимости от мощности. По этому же принципу, при постепенном уменьшении нагрузки мощность каждого модуля будет корректироваться и пропорционально уменьшаться.

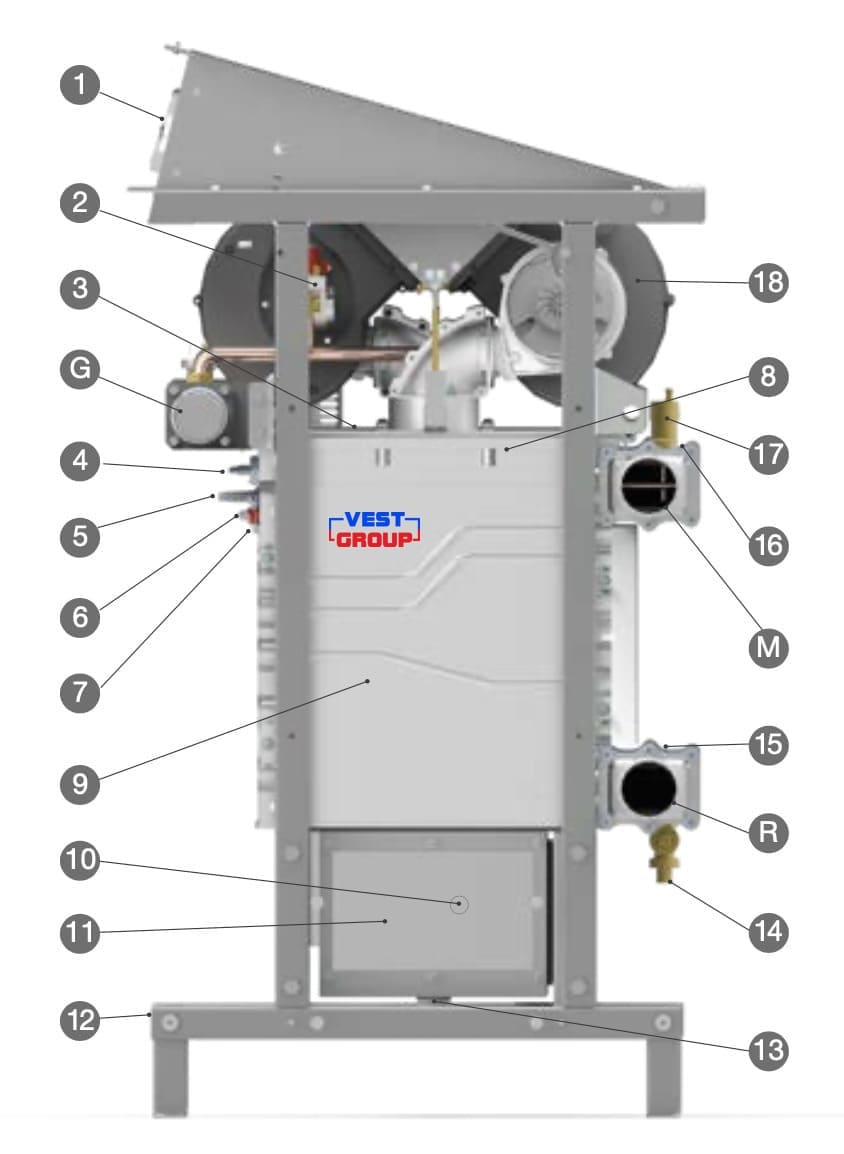

Конструкция котла Unical Modulex EXT 300
|
1. Газовый клапан 2. Крышка горелки 3. Газовая труба 4. Электрод разжигания 5. Электрод ионизации 6. Локальный датчик температуры NTC 7. Локальный ограничительный термостат 8. Теплообменник из сплава алюминия, магния, кремния 9. Датчик уровня конденсата 10. Лоток для сбора конденсата. Подключение дымохода |
11. Рама 12. Вентилятор 13. Горелка 14. Автоматический рассказчик 15. Общий NTC датчик температуры теплоносителя в подающей линии 16. Линия подачи отопительного контура 17. Общий датчик NTC теплоносителя в обратной линии 18. Обратная линия контура отопления 19. Сливной кран котла 20. Подключение для отвода конденсата |
Преимущества и особенности котла Modulex EXT 300
- Максимальная экономия сертифицированный КПД 109% и сезонный КПД +30% по сравнению с традиционными котлами;
- Полная безопасность Высокая степень надежности благодаря мультигорелкам, сокращенному количеству движущихся элементов. Работа в аварийном режиме через автоматику BCM 2.0 при выходе из строя основной автоматики Ufly P Датчики контроля температуры и автоматический ограничительный предохранительный термостат на каждом термоэлементе. Предварительное смешивание газовоздушной смеси в вентиляторе, оснащенном встроенным обратным клапаном;
- Гарантия бесперебойной работы (мультипальник). Функциональная автономность термоэлементов и горелок, которые не зависят друг от друга, гарантирует абсолютную надежность котла, которая в случае неисправности одного термоэлемента обеспечивает работу котла;
- Автоматическая адаптация мощности. Значительно сокращает количество включений/выключений котла (возможна настройка запрашиваемой мощности) Данная функция позволяет получить: более высокий КПД и меньшие потери в котле при выключенной горелке более длительный срок эксплуатации для подвижных элементов и системы розжига;
- Мгновенная реакция на изменение нагрузки. Котел работает с уменьшенной нагрузкой, частично отключая термоэлементы при погрузке ниже 30%, MODULEX EXT в реальном времени адаптирует свою мощность к потребностям системы благодаря низкому содержанию котловой воды при оснащении модуляционным насосом, сокращает до минимума электропотребление;
- Гибкость установки. Возможна установка котла, как снаружи, так и внутри помещения (уровень электрозащиты IPX5D). Компактное, легкое, простое подключение: возможность подключения дымохода с трех сторон на всех моделях;
- Низкое влияние на окружающую среду. Низкие выбросы NOx относ. PCI (PCS)
- Эксклюзивная технология электроники. Терморегуляция котла: электронное управление и терморегуляция полностью автоматически, предварительно запрограммированы для работы котла (Патент Unical). Возможность установки до 8 котлов в каскаде.
Технические характеристики котла Unical Modulex EXT 300
| Параметр | Единицы изм. | Значение |
| Коэффициент модуляции | 1:25 | |
| Количество нагревательных элементов (модулей) | шт | 6 |
| Номинальная тепловая мощность при более низкой теплотворной способности Qn | кВт | 300 |
| Минимальная тепловая мощность при более низкой теплотворной способности Qmin | кВт | 12 |
| Номинальная полезная мощность (при Тобр. 30/Тпод. 50 °C) Pcond | кВт | 302,7 |
| Минимальная полезная мощность (при Тобр. 30/Тпод. 50 °C) Pcond min | кВт | 12,8 |
| КПД при номинальной мощности (при Тобр. 60/Тпод. 80°C) | % | 98 |
| КПД при 30% мощности (при Тобр. 30°C) | % | 107,3 |
| Температура выходных газов Т.отх. газов – Т.окр. среды (макс.) | °C | 48,2 |
| Максимальная рабочая температура | °C | 85 |
| Максимально допустимая температура | °C | 100 |
| Минимальное давление в отопительном контуре | бар | 0,5 |
| Максимальное давление в отопительном контуре | бар | 6 |
| Содержание воды | л | 26,5 |
| Расход природного газа G20 (20 мбар) при Qnom | м3/ч | 31,7 |
| Расход природного газа G20 (20 мбар) при Qmin | м3/ч | 1,3 |
| Макс. выработка конденсата | кг/ч | 45,9 |
| CO при минимальной тепловой мощности с 0% O2 | мг/кВтг | 55 |
| NOx при номинальной тепловой мощности с 0% O2 | мг/кВтг | 62 |
| Уровень шума | дБ(A) | 52 |
| Напряжение питающей сети/Частота | В/Гц | 230/50 |
| Уровень электрозащиты | IP | X5D |
| Вес с упаковкой (Брутто) | кг | 386 |

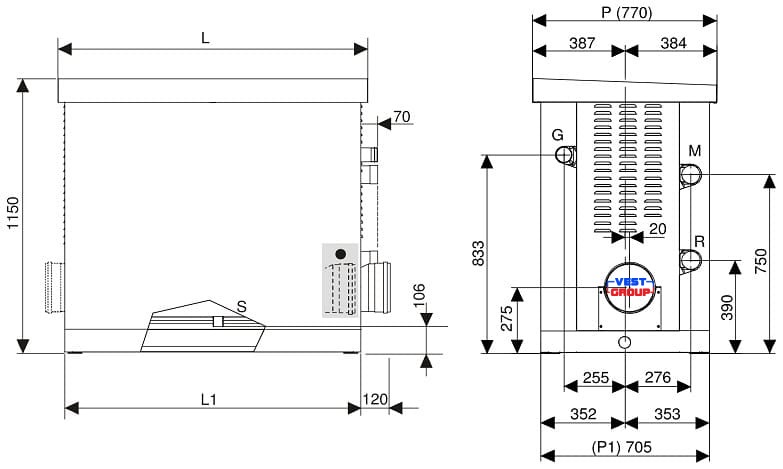

Габаритные и присоединительные размеры котла Unical Modulex EXT 300
| Размеры габаритные | ||
| Высота | мм | 1150 |
| Ширина - L | мм | 1300 |
| Ширина - L1 | мм | 1242 |
| Глубина - P | мм | 770 |
| Глубина - P1 | мм | 705 |
| Размеры соединений | ||
| Газовый фитинг - G | мм (дюйм) | 50 (2) |
| Линия подачи - M | мм (дюйм) | 64 (2 1/2) |
| Обратная линия - R | мм (дюйм) | 64 (2 1/2) |
| Переходник дымохода | мм | 200 |
| Слив конденсата | мм | 40 |
| Основные параметры | ||
| Серия продукта | MODULEX EXT | |
| Тип котла | водогрейный | |
| Вид котла | конденсационный | |
| Конструкция котла | модульный | |
| Полезная мощность | 300 кВт | |
| Вид топлива | газ | |
| Максимальный КПД | 107,3 % | |
| Робочее давление | до 6 бар | |
| Температура выходных газов | 48,2 °C | |
