Водогрейный конденсационный котел Unical INOXIA GJ 150
Конденсационный котел INOXIA GJ 150 из нержавеющей стали оснащен горизонтальной камерой сгорания прямого пламени и пучком труб, состоящий из труб из нержавеющей стали 316L и алюминиевых оребрений, заключенных в вертикальный корпус.

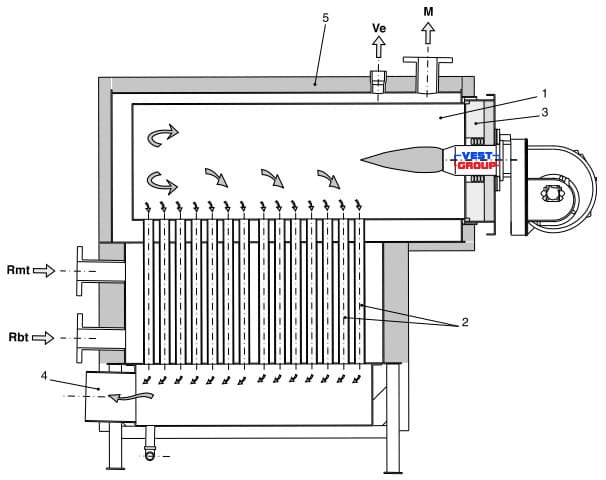

Конструкция котла Unical NOXIA GJ 150
|
1. Топка 2. Дымовая труба с дымовыми дефлекторами 3. Дверца с смотровым стеклом для контроля пламени 4. Дымовая камера 5. Изоляция корпуса |
6. Панель управления (не видно) M - Линия подачи отопительного контура Rbt - низкотемпературная обратная линия Rmt - Среднетемпературная обратная линия Ve - Подключение расширительного бака |
Преимущества и особенности котла INOXIA GJ 150
- ВЫСОКОЕ КАЧЕСТВО МЕТАЛЛА Котел полностью из нержавеющей стали: камера сгорания из стали марки AISI 316L, наружная оболочка из нержавеющей стали AISI 304;
- ВЫСОКОЭФФЕКТИВНЫЕ ВЕРТИКАЛЬНЫЕ ДЫМОГАРНЫЕ ТРУБЫ Инновационные усиленные вертикальные дымогарные трубы из нержавеющей стали 316L с алюминиевыми вставками внутри;
- СПЕЦИАЛЬНАЯ ПЛИТА перфорирована, расположена между топкой, куда входят дымовые трубы и корпусом котла.;
- САМООЧИСТКА ТРУБНОГО ПУЧКА самотеком конденсата под действием силы гравитации;
- МИНИМИЗАЦИЯ ТЕПЛОПОТРАТ Котлы INOXIA GJ имеют тепло- и звукоизоляцию толщиной 100 мм из минеральной ваты. Кроме того, двери изолированы огнеупорным материалом, стойким к температуре до 1400°С;
- МАКСИМАЛЬНЫЙ ТЕПЛООБМЕН Наружная оболочка имеет форму перевернутой L. Конструкция образует простую структуру, усиленную горизонтальной пластиной, где происходит распространение пламени. Через вход в нижней части отходящие газы возвращают на 90 градусов вниз.;
- ПОВЫШЕННЫЕ ЭНЕРГОСБЕРЕЖЕНИЯ И СЕЗОННЫЙ КПД Модуляционная горелка с коэффициентом модуляции более 1:6 и возможность гидравлического подключения двух обратных линий системы отопления (высоко- и низкотемпературной);
- КПД 109% при частичной нагрузке;
Технические характеристики котла Unical INOXIA GJ 150
| Параметр | Единицы изм. | Значение |
| Номинальная тепловая мощность при Н.Т.С. | кВт | 140 |
| Номинальная полезная мощность в режиме конденсации. (при Тобр. 30°C/Тпод. 50°C) | кВт | 150 |
| Номинальная полезная мощность (при Тобр. 80°C/Тпод. 60°C) | кВт | 136,5 |
| КПД при номинальной нагрузке в режиме конденсации. | % | 107,1 |
| КПД при минимальной нагрузке в режиме конденсации. | % | 109 |
| КПД при номинальной нагрузке без конденс. | % | 97,5 |
| Макс. выработка конденсата | л/ч | 20,9 |
| Максимальная температура дымовых газов (T 80/60°C) | °C | 48 |
| Максимальное рабочее давление | бар | 5 |
| Содержимое воды | л | 248 |
| Вес | кг | 480 |

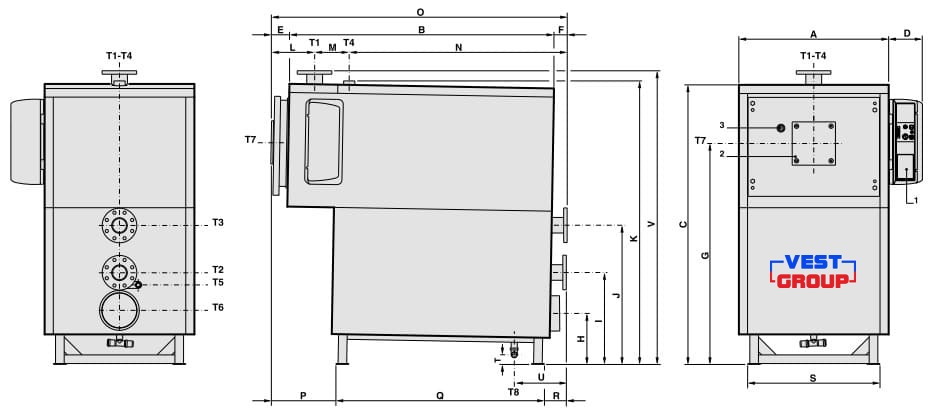

Габаритные и присоединительные размеры котла Unical INOXIA GJ 150
| Подключение | ||||||
| T1 / T2 / T3 | T4 | T5 | T6 | T7 | T8 | |
| UNI 2278 PN16 | ISO 7/1 | ISO 7/1 | Øi мм | Øi мм | Øe мм | |
| DN 65 | 1 1/2 | 3/4 | 180 | 180 | 40 | |
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | U | V |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм |
| 766 | 1295 | 1558 | 190 | 112 | 75 | 1243 | 283 | 489 | 719 | 1545 | 278 | 200 | 1004 | 1482 | 299 | 1005 | 178 | 665 | 85 | 328 | 1645 |
| Основные параметры | ||
| Серия продукта | INOXIA GJ | |
| Тип котла | водогрейный | |
| Вид котла | конденсационный | |
| Конструкция котла | двухходовой | |
| Полезная мощность | 150 кВт | |
| Вид топлива | газ | |
| Максимальный КПД | 109 % | |
| Робочее давление | до 5 бар | |
| Температура выходных газов | 48 °C | |
