Аппаратура симплексной селекторной связи предназначена для обеспечения переговоров дежурного врача с удалёнными абонентами (больными). В состав аппаратуры входит станция дежурного СД01/20 и прикроватные модули ПМ01-А. Комплекс обеспечивает одновременное оповещение всех абонентов. Прикроватный модуль дополнительно позволяет прослушивание одной из 4-ох звуковых программ.
Для вызова дежурного с прикроватного модуля абонент нажимает кнопку вызова на протяжении 1-2 сек. или кнопку дистанционного вызова. Вызов фиксируется станцией дежурного до момента связи с данной линией.
На станции дежурного при этом слышен прерывающийся звуковой тон и мигает светодиод кнопки с номером соответствующего абонента.
Дежурный нажимает вышеуказанную кнопку, (индикатор при этом горит постоянно) кнопку включения микрофона и отвечает на вызов.
Для ответа абонент с расстояния 20-30 см., от пульта произносит необходимое сообщение.
После переговоров дежурный должен возвратить соответствующую кнопку в исходное состояние.
Уровень громкости на станции дежурного регулируется.
На передней панели станции дежурного расположены кнопка включения вмонтированного микрофона с индикацией включения, звуковой сигнализатор, кнопка оповещения абонентов «все», светодиодный индикатор включения питания, микрофон на гибком шланге, кнопка связи с абонентами, вмонтированный громкоговоритель.
|
|
На панели прикроватного модуля расположены селектор программ трансляции с регулятором уровня, кнопка основная и дистанционная для вызова дежурного, гнездо для подключения телефонов трансляции, динамик/микрофон переговорной системы.
Прикроватный модуль объединяет две системы:
- переговорную систему
- систему трансляции музыкальных программ (возможен вариант исполнения без трансляции)
Технические характеристики
| количество абонентов связи | до 30 |
| выходная мощность переговорного канала | 1 Вт |
| выходная мощность в режиме общего оповещения | 0,25 ВА |
| встроенные сервисные возможности: | |
| контроль линий связи на обрыв и короткое замыкание | |
| звуковой и световой индикатор вызова абонента | |
| оповещение всех абонентов одной кнопкой | |
| дальность связи | до 500 м |
| линия связи | двухпроводная (в экране при наличии помех) |
| напряжение питания | 220 В±10% 50 Гц |
| потребляемая мощность | ≤ 15 ВА |
| количество линий трансляции музыки | 4 |
| входное напряжение линий трансляции | 30 В |
| напряжение на стереотелефонах | до 1,6 В |
| сопротивление линии, не больше | 300 Ом |
Блок трансляции музыкальных программ состоит из четырех модулей цифровых FM-тюнеров, настраиваемых на необходимые программы и четырехканального усилителя мощности, подключаемого к линиям трансляции.
Описание

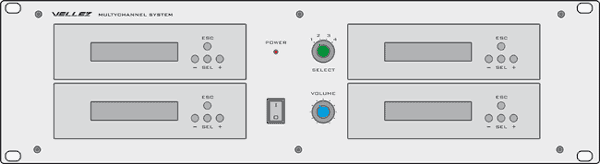

Блок содержит контрольный громкоговоритель с регулятором уровня для настройки на станции, селектор выбора модуля тюнера.

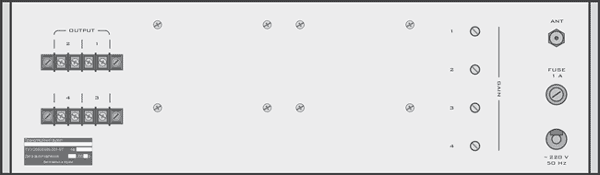

На задней панели размещены технологические регуляторы выходного уровня каждого тюнера, и клеммы для подключения линий трансляции и антенный вход.
Технические характеристики
| диапазон частот приёма | 65,0 – 108,0 МГц |
| чувствительность, не хуже | 2,0 мкВ |
| количество фиксированных станций | 32 |
| выходная мощность канала | 10 Вт |
| выходное напряжение | 30 В |
| габаритные размеры | 483 x 132 x 380 мм |
| масса, не более | 10 кг |
