Комплекс предназначен для организации поисковой громкоговорящей связи, передачи объявлений, звуковых сигналов, фоновой музыки по территории разного рода объектов. Наиболее часто применяется на территориях крупных промышленных объектов.

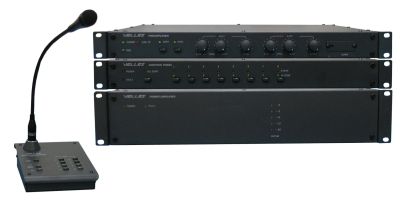

Комплекс состоит из предварительного усилителя коммутатора, усилителя мощности, блока коммутации и контроля и сетевой панели. В зависимости от необходимости может меняться количество и мощность усилителей мощности, а также количество блоков коммутации.
Данные комплексы комплектуются блоками коммутации на 8 зон оповещения. Максимальное количество блоков коммутации в базовой конфигурации - 4 шт. (32 зоны). В зависимости от поставленной задачи комплекс может быть также укомплектован и другим оборудованием, которое расширяет базовый набор функций комплекса. Среди дополнительного оборудования могут быть:
- Блок электропитания. Обеспечивает работу комплекса от внутренних АКБ, при отсутствии напряжения в сети 220В/50Гц;
- Пульты микрофонные. Обеспечивают передачу сообщений оператора по всем или выбранным оператором зонам. В составе комплекса может быть до 5 микрофонных пультов с общей протяженностью линии до 1000 м.
- Таймер. Обеспечивает передачу звуковых сигналов, заранее записанных сообщений и управление дополнительным оборудованием;
- Информатор. Обеспечивает передачу до 16 заранее записанных сообщений в ручном режиме управления.
- Источник специальных сообщений. Обеспечивает прием сигналов радиостанций FM/УКВ-диапазонов и сигналов ГО транслируемых по радиоэфиру, воспроизведение заранее записанных сообщений/музыкальных программ с USB-накопителей и SD-карт.
- Другое совместимое оборудование
Дополнительно комплекс имеет возможность работы с внешними источниками сигнала через приоритетный вход, сигналы с которого автоматически будут передаваться по всем или заранее выбранным зонам оповещения.
Принцип работы
Комплекс громкоговорящей связи функционально, является упрощенной версией комплекса оповещения о пожаре в блочном исполнении. Поэтому выполняет все основные его функции кроме передачи тревожных сообщений в автоматическом режиме управления. Наиболее полезными функциями являются контроль работоспособности/наличия компонентов комплекса и контроль состояния линий зон оповещения на отсутствие обрыва или короткого замыкания. Безусловно полезной функцией является наличие приоритетного входа, который обеспечивает передачу сигналов от внешних источников по заранее выбранным зонам оповещения. Приоритетный вход предусматривает два режима работы:
включение при наличии сигнала на входе.
включение при получении сигнала управления (замыкание нормально разомкнутой пары) от внешнего устройства.
Таким образом в качестве внешних устройств могут выступать телефонные станции с линейным выходом или персональные компьютеры, что открывает широкие возможности по передаче различного рода информации по территории объекта.
Технические характеристики предварительного усилителя трансляционного (ППТ)
| Количество управляемых входов | 1 |
| Чувствительность управляемого входа, мВ, не более | 750 |
| Количество линейных входов | 2 |
| Чувствительность линейного входа, мВ, не более | 300 |
| Регулирование тембра низких/высоких частот, дБ, не менее | ± 10 |
| Количество подключенных пультов микрофонных удаленных, не более | 5 |
| Количество записанных сигналов привлечения внимания | 8 |
| Диапазон воспроизводимых частот, Гц, не уже | 80 - 18000 |
| Отношение сигнал/шум линейного входа, дБ, не менее | 80 |
| Напряжение питания переменного тока частотой 50 Гц, В | 220 +22/-33 |
| Напряжение питания постоянного тока (только для ППТ 02), В | 24 |
| Потребляемая мощность, ВА, не более | 30 |
| Габаритные размеры, мм, не более | 483 × 44 × 350 |
| Масса, кг, не более | 2 |
Технические данные усилителя мощности (ПП)
| Выходная мощность, Вт | 200 / 400 / 600* |
| Выходное напряжение, В | 100 |
| Чувствительность входа, В, не более | 2 |
| Искажения, %, не более | 1 |
| Напряжение питания переменного тока частотой 50 Гц, В | 220 +22/-33 |
| Напряжение питания постоянного тока (только для усилителей мощности 033 серии ), В | ± 75 |
| Потребляемая мощность, ВА, не более | 800 |
| Габаритные размеры, мм, не более | 483 × 88 × 350 |
| Масса, кг, не более | 5 |
*в зависимости от модели
Технические данные блока коммутации и контроля (БКК)
| Количество блоков коммутации в составе оборудования, шт, не более | 4 |
| Количество зон оповещения | 8 |
| Количество внешних управляемых устройств подключенных на одну зону оповещения, шт, не более | 50 |
| Максимальное количество внешних управляемых устройств подключенных к блоку коммутации и контроля, шт, не более | 500 |
| Напряжение питания постоянного тока, В | 24 |
| Потребляемая мощность, ВА, не более | 80 |
| Габаритные размеры, мм, не более | 483 × 44 × 350 |
| Масса, кг, не более | 3 |
Технические данные пульта микрофонного удаленного (ПМН)
| Количество зон обслуживания | 8, 16 или 32 |
| Чувствительность микрофона, мВ, не более | 2 |
| Выходное напряжение, В, не менее | 3 |
| Чувствительность линейного входа, мВ, не более | 200 |
| Удаление от оборудования, м, не более | 1000 |
| Количество проводов соединительного кабеля | 8 |
| Рекомендуемый тип соединительного кабеля | UTP / FTP |
