Зонд-2 G400 DN100 ультразвуковой газовый счетчик, разработанный специально для измерения объемов газа при рабочем состоянии. Он может в обычных условиях изменять показатели по физико-химическим значениям. Счетчик производят на максимальное рабочее избыточное давление 1,6 МПа.
Счетчик имеет наклонное расположение 3 или 4 пар пьезоэлектрических преобразователей.
В зависимости от направления потока газа:
- ЛП – направление потока газа слева направо;
- ПЛ – направление потока газа справа налево.
Главными потребителями подобных счетчиков считаются коммунальные, промышленные, бытовые предприятия, фирмы и организации, домашнее хозяйство, постоянно осуществляющие учет расхода газа.
Границы допустимых погрешностей измерения газового потока в обычных условиях счетчика не больше следующих показателей:
- + 1,0 % при расходе газа Qt ≤ Q ≤ Qmax;
- + 2,0 % при диапазоне расхода Qmin ≤ Q
Здесь максимальным значением считается Qmax, переходным считается Qt, а минимальным расходом является Qmin. Каждый экземпляр счетчика спокойно выдерживает температурный режим воздуха в пределах –30 °С и +50 °С. Также аппараты нормально функционируют по влажности окружающей среды до 95%, без конденсации влаги.
Технические параметры счетчика газа Зонд-2 G400 DN100
|
Типоразмер |
Qmax м³/ч | Qt м³/ч |
Qmin м³/ч |
|
G400 |
650 | 20,0 |
4,0 |

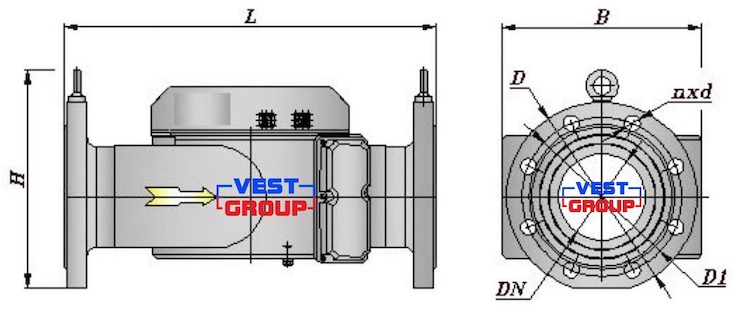

Габаритные и подсоединительные размеры газового счетчика Зонд-2 G400 DN100
| Типоразмер | DN | D, мм | D1, мм | n | d, мм | H, мм | L, мм | B, мм | Масса, кг |
| G400 | 100 | 213 | 180 | 8 | 18 | 300 | 420±3 | 270 | 45 |
| Основные параметры | ||
| Серия продукта | ЗОНД | |
| Тип счетчика | ультразвуковой | |
| Типоразмер | G 400 | |
| Входное давление | до 16 бар | |
| Расход газа, Qmax | 650 м³/ч | |
| Расход газа, Qmin | 4,0 м³/ч | |
| Диаметр подключения | DN 100 | |
| Подключение | фланцевое | |
