Газовый счетчик ультразвуковой Зонд-1 G100 DN100

Зонд-1 G100 DN100 ультразвуковой газовый счетчик, разработанный специально для измерения объемов газа при рабочем состоянии. Он может в обычных условиях изменять показатели по физико-химическим значениям. Счетчик производят на максимальное рабочее избыточное давление 0,6 МПа и 1,6 МПа.

Счетчик имеет аксиальное расположение пьезоэлектрических преобразователей. Счетчики одного типоразмера выпускаются в двух исполнениях:

• 1 – с относительным рабочим диапазоном 1:160;
• 2 – с относительным рабочим диапазоном 1:100.

В зависимости от направления потока газа:

1. ЛП – направление потока газа слева направо;
2. ПЛ – направление потока газа справа налево.

Главными потребителями подобных счетчиков считаются коммунальные, промышленные, бытовые предприятия, фирмы и организации, домашнее хозяйство, постоянно осуществляющие учет расхода газа.

Границы допустимых погрешностей измерения газового потока в обычных условиях счетчика не больше следующих показателей:

• + 1,0 % при расходе газа Qt ≤ Q ≤ Qmax;
• + 2,0 % при диапазоне расхода Qmin ≤ Q

Здесь максимальным значением считается Qmax, переходным считается Qt, а минимальным расходом является Qmin. Каждый экземпляр счетчика спокойно выдерживает температурный режим воздуха в пределах –30 °С и +50 °С. Также аппараты нормально функционируют по влажности окружающей среды до 95%, без конденсации влаги.

Технические параметры счетчика газа Зонд-1 G100 DN100

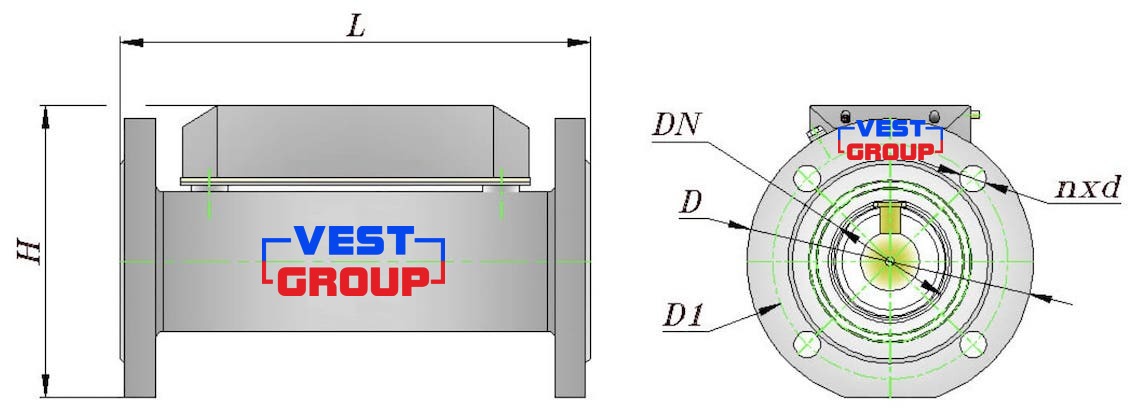

Габаритные и присоединительные размеры газового счетчика Зонд-1 G100 DN100
