Газовый счетчик ультразвуковой Курс-01 Б G250 DN80

Счетчики газа ультразвуковые КУРС-01 G250 ДУ80 Б2, Б3, Б4 предназначены для измерения объема природного газа по ГОСТ 5542 плотностью при стандартных условиях от 0,67 до 1,0 кг/м3 и других неагрессивных газов плотностью при стандартных условиях не менее 0,4 кг/м3, протекающих по трубопроводам круглого сечения.

Нормированные значения расхода газового счетчика КУРС-01 G250 ДУ80 выполнения Б (с V-образным расположением ПЭП).

Технические характеристики газового счетчика КУРС-01 G250 ДУ80

Границы допустимой относительной погрешности счетчика газа КУРС-01 G250 ДУ80 выполнения Б при измерении объема газа не превышают:

• ±1,0 % в диапазоне расходов от Qmax≥ Q≥ Qt;
• ±2,0 % в диапазоне расхода Qt > Q≥ Qmin.

Границы допустимой дополнительной относительной погрешности счетчика КУРС 01 G250 ДУ80, вызванной изменением давления, температуры и физических свойств измеряемой среды в рабочих диапазонах их изменений, не превышают ± 0,3 %.

Пространственное положение счетчика не влияет на его метрологические характеристики.

Порог чувствительности счетчика не превышает 0,3 Qmin.

Потери давления на счетчике КУРС-01 G250 ДУ80 при максимальном расходе воздуха с плотностью 1,2 кг/м3 не превышают:

• 100 Па - для счетчиков выполнения Б;

В зависимости от величины рабочего давления есть два варианта выполнения счетчиков КУРС-01 G250 ДУ80:

• с рабочим давлением 0,7 МПа;
• с рабочим давлением 1,7 МПа.

Диапазон изменения температуры рабочей среды от минус 30 до 50°С.

При отсутствии потока газа через счетчик газа КУРС-01 G250 ДУ80, а также при движении его в обратном направлении от указанного стрелкой на корпусе счетчика показания объема газа на индикаторе не изменяются.

Электропитание счетчика осуществляется от встроенной литиевой батареи, которая обеспечивает его работоспособность в течение не менее 2,5 лет.

Счетчик газа КУРС-01 G250 ДУ80 защищен от несанкционированного доступа паролем.

Газовый счетчик КУРС-01 G250 ДУ80 исполнение Б преобразует объем прошедшего через него газа импульсные выходные сигналы с частотой не более 2 Гц и имеет гальванически разрешенный выход типа «сухой контакт» для передачи их в корректор объема газа. Диапазон напряжений, приложенных к исходным контактам, составляет 3 – 30 Ст. Продолжительность импульса – не более 50 мс.

Цена импульса при передаче результатов измерения объема газа в корректор в зависимости от типоразмера счетчиков составляет:

• для счетчиков G160 – 0,1 м3/имп;
• для счетчиков G250 - G1000 - 1 м3/имп.

Местные сопротивления не изменяют погрешность счетчика при наличии прямых участков трубопроводов не менее 8DN на входе и не менее 5DN на выходе.

При монтаже счетчиков выполнения Б необходимо устанавливать струйно-выпрямитель, входящий в комплект поставки

Степень защиты счетчика от проникновения воды, пыли и посторонних твердых частиц соответствует IP65 по ГОСТ 14254.

• Средний срок службы счетчика не менее 12 лет.
• Средняя наработка на отказ не менее 20000 часов.
• Среднее время восстановления работоспособности счетчика не более 3 часов.

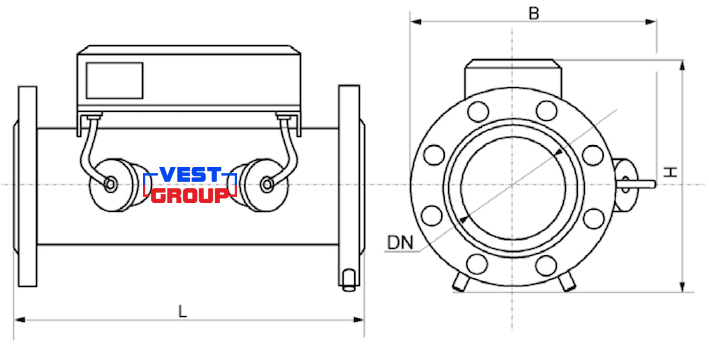

Габаритные размеры ультразвукового счетчика газа КУРС-01 G250 ДУ80
