Газовый счетчик ТЕМП G100 ДУ100 роторного типа призваны точно измерять объем газа, проходящего в трубопроводе при давлении и температурном режиме.
Счетчик пригоден для работы с корректорами и могут применяться в системах контроля, регулирования и управления производственными процессами благодаря наличию генератора импульсов низкой частоты (типа "контакт с нулевым потенциалом", коммутируемое напряжение постоянного тока не более 15 В, коммутируемый ток не более 120 мА)
Конструкция счетчиков предусматривает возможность их установки на вертикальном или горизонтальном газопроводе непосредственно по месту эксплуатации.
Особенности газового счетчика ТЕМП G100 ДУ100
- Максимальное рабочее (избыточное) давление измеряемого газа – 0,63 МПа
- Температура окружающего воздуха и измеряемого газа должна быть в пределах от минус 25 до 55 °C.
- Счетчики устойчивы к воздействию относительной влажности окружающего воздуха до 95 % при температуре 35 °С.
- Степень защиты счетчиков от проникновения воды, пыли и посторонних частиц соответствует IP64
- Класс взрывозащиты - 1ExibIIBT4 Х
- Междуверочный интервал - 2 года
Технические характеристики счетчика газа ТЕМП G100 ДУ100
| Типоразмер | Выполнение | Qmax м³/ч | Qnom м³/ч | Qmin м³/ч |
| G 100 | 1/50 | 160 | 100 | 3,0 |
| 1/100 | 160 | 100 | 1,6 |

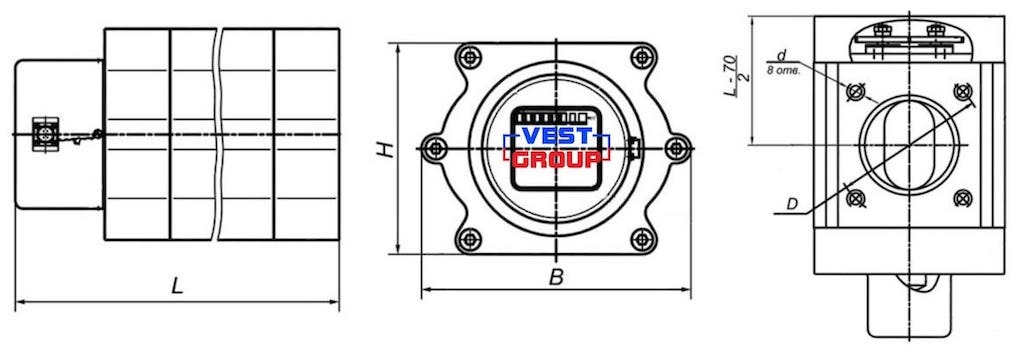

Габаритные и присоединительные размеры газового счетчика ТЕМП G100 DN100
| Типоразмер | DN | Габаритные размеры, мм, не более | Масса, кг | ||||
| L | H | B | D | d | |||
| G100 | 100 | 380 | 168 | 214 | 170 | M16 | 16 |
| Основные параметры | ||
| Серия продукта | ТЕМП | |
| Тип счетчика | роторный | |
| Типоразмер | G 100 | |
| Входное давление | до 6 бар | |
| Расход газа, Qmax | 160 м³/ч | |
| Расход газа, Qmin | 1,6 м³/ч | |
| Диаметр подключения | DN 100 | |
| Подключение | фланцевое | |
