Счетчик газа роторный GMS G16 DN32
Роторный счетчик газа GMS G16 ДУ32 предназначен для измерения объёма природного и других неагрессивных газов в газораспределительных сетях среднего и низкого давления а также для контроля технологических процессов.
Общие сведения счетчика газа GMS G16 DN32:
Счетчик газовый роторный GMS G16 ДУ32 предназначен для измерения объема природного газа согласно ГОСТ 5542-87 и других не агрессивных газов плотностью не менее 0,67 кг/м3.
Счетчик газа GMS G16 ДУ32 используются для учета, в том числе коммерческого, на газораспределительных сетях среднего и низкого давления а также при контроле технологических процессов. Счетчики GMS G16 ДУ32 с выходными импульсными сигналами имеют маркирование взрывозащищенности 1ExibIIAT4X, соответствуют ГОСТ 22782.0-81, ГОСТ 22782.5-81 и могут быть размещены во взрывоопасных зонах согласно главе гл.4 ПБЕ и другим нормативным документам, которые регламентируют использование электрооборудования во взрывоопасных зонах.
Знак «Х» в маркировке взрывозащищенности указывает на особенные условия безопасной эксплуатации, связанные с тем, что счетчики GMS G16 могут использоваться с дополнительными устройствами с видом взрывозащиты «искробезопасная электрическая цепь», которые имеют свидетельство про взрывозащищенность электрооборудования.
Счетчик GMS G16 ДУ32 по степени защиты от проникновения пыли и воды соответствуют У3,1 ГОСТ 14254-96. Категория исполнения и размещения в ГОСТ 15150-69 с рабочим диапазоном внешней и измеряемой среды от -20°С до +50°С. По индивидуальному заказу счетчики соответствуют исполнению У 2 ГОСТ 15150-69 с рабочим диапазоном внешней и измеряемой среды от -40°С до +50°С.
По возможности работы с вычислителями счетчики GMS G16 ДУ32 могут производиться в исполнении с преобразователями низкой частоты. Счетчики GMS являются однофункциональными изделиями, которые восстанавливаются и ремонтируются в условиях предприятия-производителя.
Режим работы счетчика — длительный, беспрерывный.
Счетчик соответствуют требованиям ТУ У 33.2-31519293-001-2001.
Технические характеристики газового счетчика GMS G16 DN32
Номинальные диаметры прохода (DN), значения объемного расхода, соотношения расхода Qmin/Qmax счетчиков в зависимости от типоразмеров
| DN, мм | Типоразмер | Qm, м3/ч | Соотношение расхода OWCW | Qmin в зависимости от соотношения расхода Qmin/Qmax, м3/ч | ||
| 32 | G 16 | 25 | 1:65 | 1:100 | 0,38 | 0,25 |
Значения потерь давления, порога чувствительности, количества импульсов на 1м3, значения рабочих давлений и массы счетчиков в зависимости от типоразмера
| DN, мм | Типоразмер | Потери давления, Па, не более | Порог чувствительности, м3/час, не более | Количество импульсов на м3 объема с преобразователя НЧ | Рабочее давление, МПа | Масса, кг, не более |
| 32 | G 16 | 200 | 0,06 | 10 | 0,6 | 3,6 |

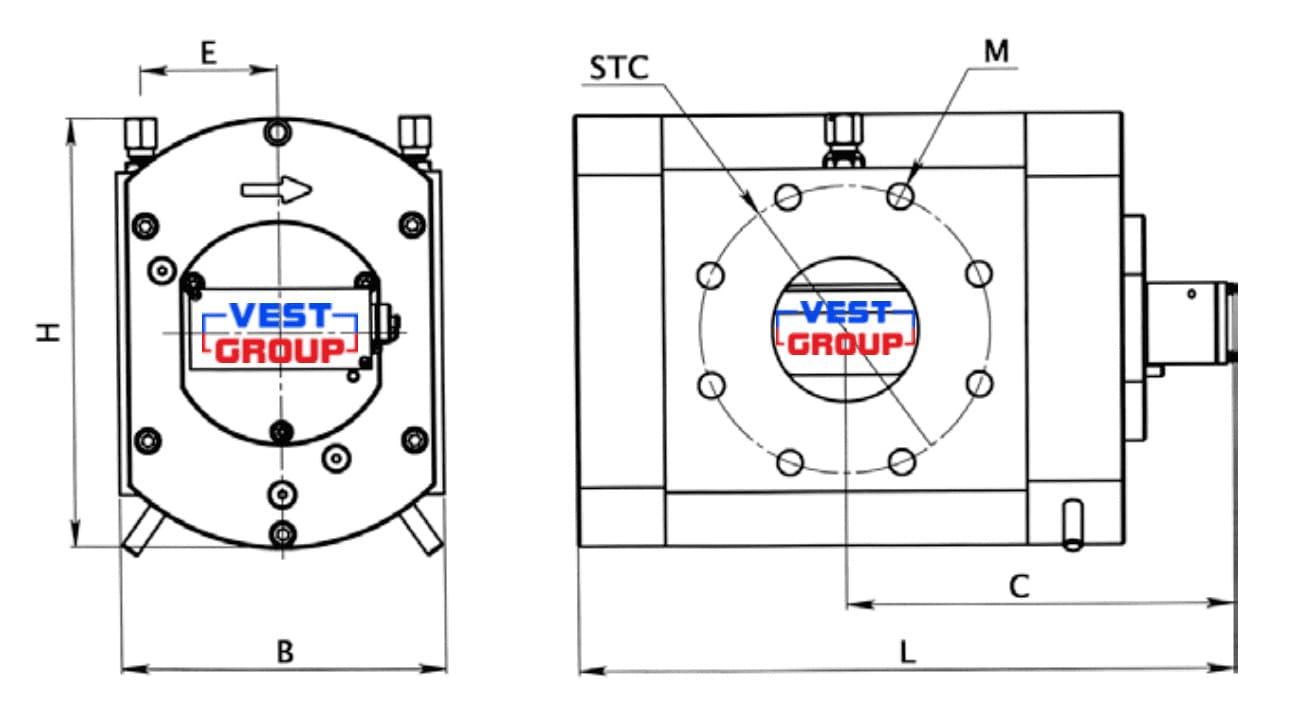

Присоединительные и габаритные размеры газового счетчика GMS G16 DN32
| DN, мм | Типоразмеры | Размеры, мм, не более | Количество болтов | ||||||
| L | С | B | E | H | STC | M | N | ||
| 32 | G 16 | 215 | 135 | 108 | 40 | 142 | 90 | 12 | 4 |
| Основные параметры | ||
| Серия продукта | GMS | |
| Тип счетчика | роторный | |
| Типоразмер | G 16 | |
| Входное давление | до 6 бар | |
| Расход газа, Qmax | 25 м³/ч | |
| Расход газа, Qmin | 0,25 м³/ч | |
| Диаметр подключения | DN 32 | |
| Подключение | фланцевое | |
