Счетчик газа мембранный Itron ACD G10
Itron ACD G10 Счетчик газа мембранного типа - компактный счетчик для коммерческого учета. Новое поколение компактных мембранных счетчиков компании Актарис (Itron) ACD G10 сочетают в себе надежность и метрологическую долговечность. Многолетний опыт в создании мембранных счетчиков и применение последних технологических достижений инженерной науки позволили создать компактный прибор, который позволяет снизить затраты клиента на доставку и монтаж. Линейка счетчиков ACD G10 разработана для коммерческого учета газа во всем мире.
Преимущества газового счетчика Itron ACD G10:
- Прекрасная метрологическая стабильность;
- Метрологические характеристики счетчика соответствуют требованиям европейских стандартов;
- Очень низкие потери давления, позволяют применять счетчик в сетях низкого давления;
- Компактный дизайн;
- Повышенная защита от коррозии;
- Возможна установка низкочастотного импульсного датчика.
Принцип действия счетчика газа Itron ACD G10:
Поток газа создает перепад давления между входом и выходом счетчика и приводит в движение мембраны измерительного механизма. Возвратно-поступательное движение мембран с помощью кинематической передачи преобразуется во вращательное, которое передается на отсчетное устройство, посредством магнитной передачи. Отсчетное устройство указывает объем газа, прошедшего через счетчик.
Описание счетчика Actaris ACD G10:
Счетчик ACD состоит из четырех основных частей:
1. Измерительный механизм состоящий из:
- четырех камер
- двух золотников
- выходного патрубка
2. Стальной корпус с 2-мя патрубками
3. Магнитная муфта для передачи вращения золотников на счетный механизм
4. Счетный механизм для регистрации объема газа
Применение: Счетчики ACD применяются для точного коммерческого учета природного и других не агрессивных газов (Рраб до 1 бар), где необходим большой динамический диапазон. Так как мембранные счетчики это счетчики объемного типа на их метрологические характеристики не влияют условия монтажа.
| Основные характеристики счетчика газа ACD G10 | |
| Объемные расходы | G10: от 0,1 м3/ч до 16 м3/ч |
| Типоразмеры | G10 |
| Номинальные диаметры | 40 мм |
| Максимальное давление | стандарт: 1 бар |
| Монтажное положение | горизонтальное |
| Рабочий диапазон температур | минус 30 ºС до +60 ºС |
| Температура газа | минус 25 ºС до +50 ºС |
| Температура хранения | минус 40 ºС до +70 ºС |
| Динамический диапазон | до 1:160 |
| Взрывобезопасность | в соотв. с LCIE 02 ATEX 6255 X |
| Сумматор | 8 разрядов, защищен от УФ излучения,оснащен металлическим диском для упрощения процесса поверки оснащен магнитом на 1-ом или 2-ом счетном колесе для установки НЧ датчика, вся информация о счетчике нанесена на лицевую панель |
| Запрет обратного хода | есть |
| Коррозионная защита | Порошковое покрытие или краска с содержанием алюминия. |
| Материал корпуса | сталь |
 |
 |

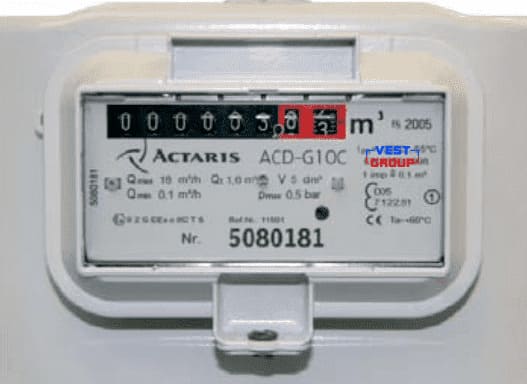

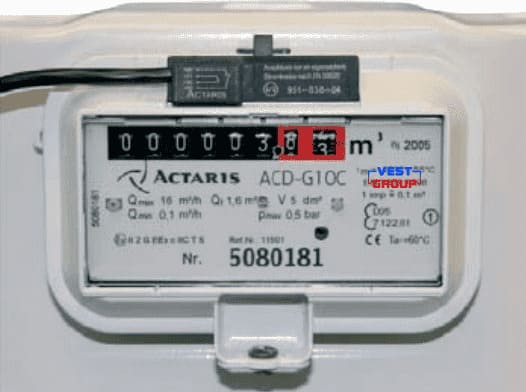

| Стандартный сумматор | Сумматор с установленным НЧ датчиком (выход: кабель) |
 |
 |

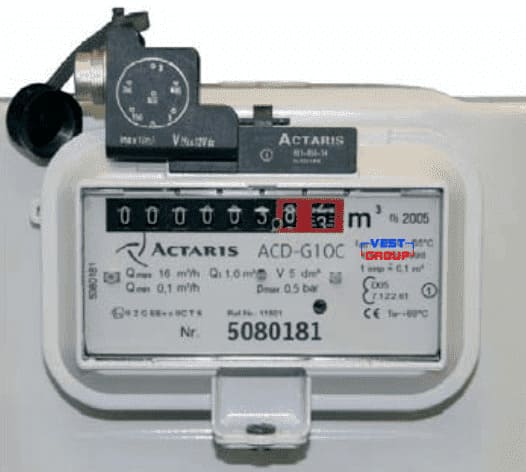

| Сумматор с установленным НЧ датчиком (выход: 6-ти контактный разъем) |

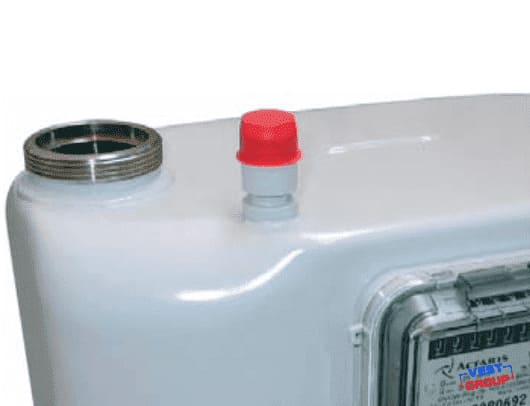

Счетчик со встроенной гильзой для датчика температуры |
Метрологические характеристики и габаритные размеры Itron ACD G10
 |
 |

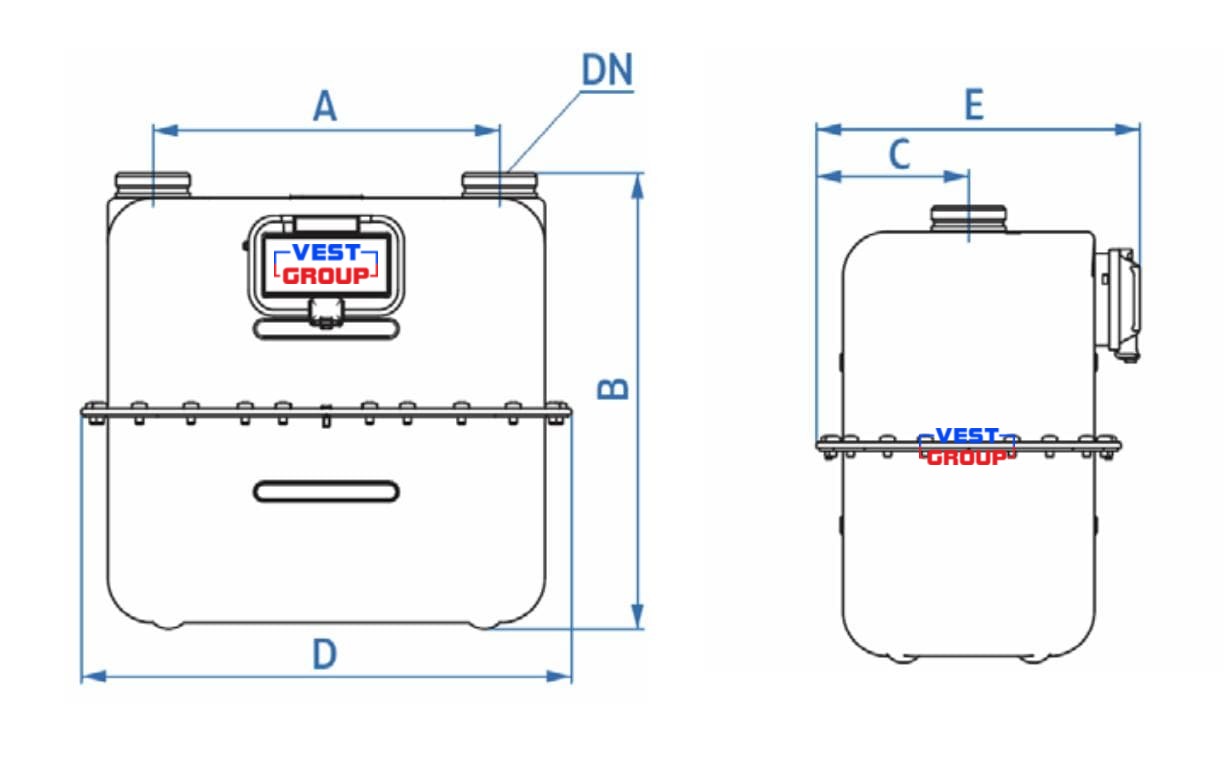

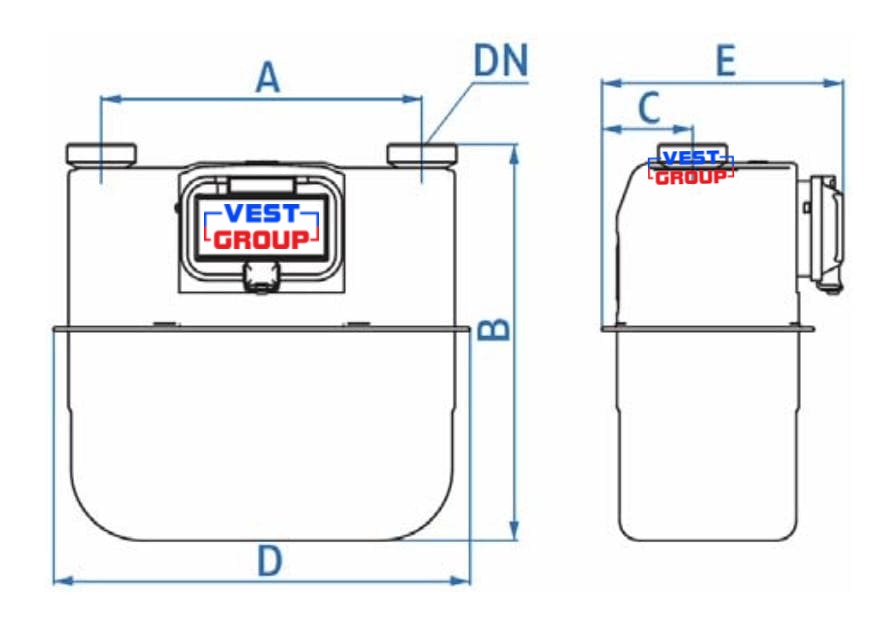

| Компактная версия ACD G10 | Стандартная версия ACD G10 |
| Характеристики Itron ACD G10 | ||||||||||||||
| Модель | G | Qmax м3/ч |
Qmin м3/ч |
Цикл. объем дм3 |
DN, мм |
Стандартные резьбы |
Pмакс, бар |
Потеря давления, мбар |
A, мм |
B, мм |
C, мм |
D, мм |
E, мм |
Вес, кг |
| 1 | G10 | 16 | 0.10 | 5 | 32 | G1 3/4” ISO228-1 | 1 | 1,9 | 280 | 373 | 123 | 396 | 262 | 7.5 |
| 2 | G10 | 16 | 0.10 | 5 | 40 | G2” ISO228-1 | 1 | 1,6 | 280 | 369 | 123 | 396 | 262 | 7.5 |
| 3 | G10 | 16 | 0.10 | 5 | 40 | G2” ISO228-1 | 1 | 1,6 | 290 | 394 | 123 | 396 | 262 | 7.5 |
| 4 | G10 | 16 | 0.10 | 5 | 40 | G2” ISO228-1 | 1 | 1,6 | 300 | 398 | 123 | 396 | 262 | 7.5 |
| Основные параметры | ||
| Серия продукта | ACD | |
| Тип счетчика | мембранный | |
| Типоразмер | G 10 | |
| Входное давление | до 1 бар | |
| Расход газа, Qmax | 16 м³/ч | |
| Расход газа, Qmin | 0,1 м³/ч | |
| Диаметр подключения | DN 40 | |
| Подключение | резьбовое | |
