ХАРАКТЕРИСТИКИ REX 7-130
-
Расчетное давление: 5 бар
-
Полезная мощность 70 ÷ 1300 кВт
-
КПД > 95,0 %
Двухходовые жаротрубные котлы REX, работающие на газе и жидком топливе. Предназначен для использования в системах с температурой воды от 60 до 100 ° C (предохранительный термостат установлен на 110 ° C).
ТЕХНИЧЕСКИЕ ДАННЫЕ REX 70-1300 кВт
| Модель | Полезная мощность, температура 70°C | Расход тепла | Сопротивление газового тракта | Противодавление гидравлического тракта | Полный объем воды | Общий вес | |||
| REX | REX F | REX | REX F | REX | REX F | ||||
| REX | кВт | кВт | мбар | мбар | л | кг | |||
| * 7 | 70 | 76 | 74,2 | 0,8 | 0,9 | 8 | 105 | 216 | 222 |
| * 8 | 80 | 87 | 84,7 | 1,0 | 1,1 | 10 | 105 | 216 | 222 |
| * 9 | 90 | 98 | 95,2 | 0,8 | 0,9 | 13 | 123 | 258 | 266 |
| * 10 | 100 | 109 | 105,6 | 1,0 | 1,1 | 16 | 123 | 258 | 266 |
| * 12 | 120 | 130 | 126,5 | 1,1 | 1,3 | 23 | 123 | 258 | 266 |
| * 15 | 150 | 163 | 157,8 | 1,2 | 1,3 | 35 | 172 | 346 | 357 |
| * 20 | 200 | 216 | 210 | 1,9 | 2,2 | 63 | 172 | 346 | 357 |
| * 25 | 250 | 271 | 263,5 | 2,0 | 2,4 | 98 | 220 | 431 | 442 |
| * 30 | 300 | 325 | 315,5 | 2,0 | 2,4 | 50 | 300 | 475 | 489 |
| * 35 | 350 | 379 | 368 | 2,9 | 3,4 | 67 | 356 | 542 | 558 |
| 40 | 420 | 455 | 441 | 4,5 | 5,2 | 42 | 360 | 584 | 600 |
| 50 | 500 | 542 | 524 | 4,2 | 4,8 | 60 | 540 | 853 | 871 |
| 62 | 620 | 672 | 649 | 6,4 | 7,3 | 92 | 645 | 963 | 981 |
| 75 | 750 | 813 | 786 | 5,2 | 5,8 | 55 | 855 | 1205 | 1230 |
| 85 | 850 | 921 | 891 | 7,2 | 8,0 | 71 | 855 | 1205 | 1230 |
| 95 | 950 | 1030 | 997 | 5,2 | 5,9 | 89 | 950 | 1417 | 1446 |
| 100 | 1020 | 1106 | 1069 | 4,0 | 4,5 | 42 | 1200 | 1843 | 1880 |
| 120 | 1200 | 1301 | 1259 | 5,5 | 6,2 | 58 | 1200 | 1843 | 1880 |
| 130 | 1300 | 1409 | 1364 | 6,5 | 7,3 | 68 | 1200 | 1843 | 1880 |

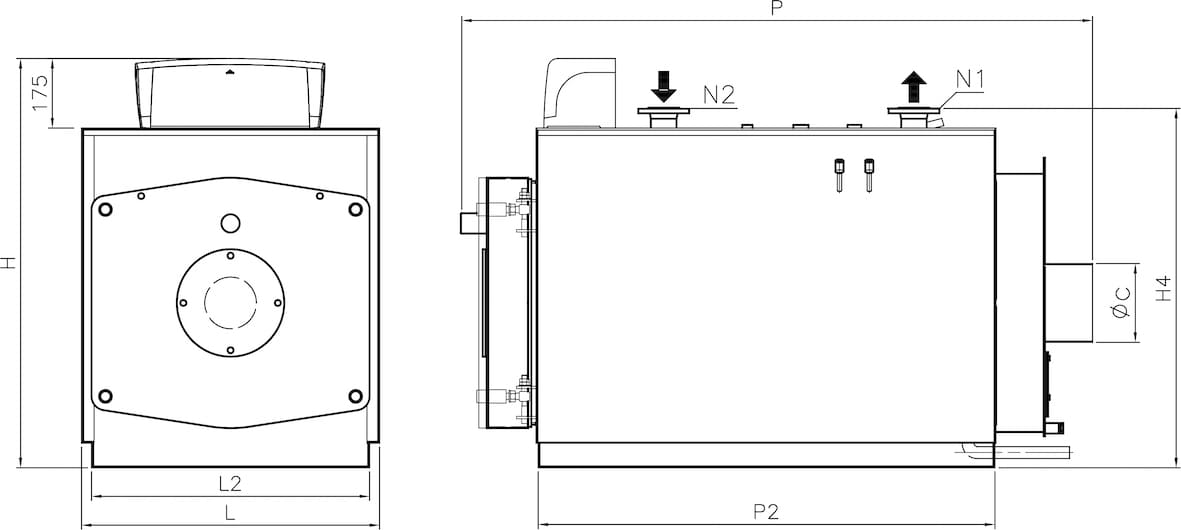

РАЗМЕРЫ REX 7-130
| Модель | H | H4 | L | L2 | P | P2 | Øc | N1 | N2 |
| REX | мм | мм | мм | мм | мм | мм | мм | DN/in | DN/in |
| * 7 | 1063 | 912 | 756 | 700 | 994 | 630 | 200 | 50 | 50 |
| * 8 | 1063 | 912 | 756 | 700 | 994 | 630 | 200 | 50 | 50 |
| * 9 | 1030 | 912 | 756 | 700 | 1119 | 755 | 200 | 50 | 50 |
| * 10 | 1030 | 912 | 756 | 700 | 1119 | 755 | 200 | 50 | 50 |
| * 12 | 1030 | 912 | 756 | 700 | 1119 | 755 | 200 | 50 | 50 |
| * 15 | 1080 | 962 | 806 | 750 | 1364 | 1000 | 250 | 50 | 50 |
| * 20 | 1080 | 962 | 806 | 750 | 1364 | 1000 | 250 | 50 | 50 |
| Основные параметры | ||
| Давление | 6 бар | |
| Максимальная мощность, кВт | 70 ÷ 1300 кВт | |
| КПД | 92,5% | |
