Газовая одноступенчатая горелка FBR GAS X5 CE
Ищете надежное решение для отопления? Наша одноступенчатая газовая горелка GAS X5 CE с литым алюминиевым корпусом, вентилятором высокого давления и регулируемой головкой сгорания обеспечивает исключительную эффективность и стабильность пламени. Шумопоглощающая пластина в защитном кожухе обеспечивает тихую работу. Кроме того, его компактная конструкция и доступные компоненты упрощают настройку и обслуживание.
Доступен в версиях METHANE (природный газ) или G.P.L. (уточнять при заказе) по требованию специальные версии для городского газа, угольного газа или биогаза.
Одноступенчатая газовая горелка GAS X5 состоит из:
- Литый под давлением алюминиевый корпус;
- Вентилятор высокого давления;
- Главка сгорания с регулировкой на высокую производительность и повышенную стабильность пламени, оснащена трубой для дутья из нержавеющей стали и стальным диском для пламени;
- Защитная крышка с шумопоглощающей пластиной;
- Фланец и изоляционная прокладка для крепления к котлу;
- Однофазное электропитание;
- Предохранительное реле давления воздуха для остановки горелки в случае неисправности или аномальной работы вентилятора;
- Газовая рампа с предохранительным и регулировочным клапаном;
- Ионизационный зонд для обнаружения пламени.

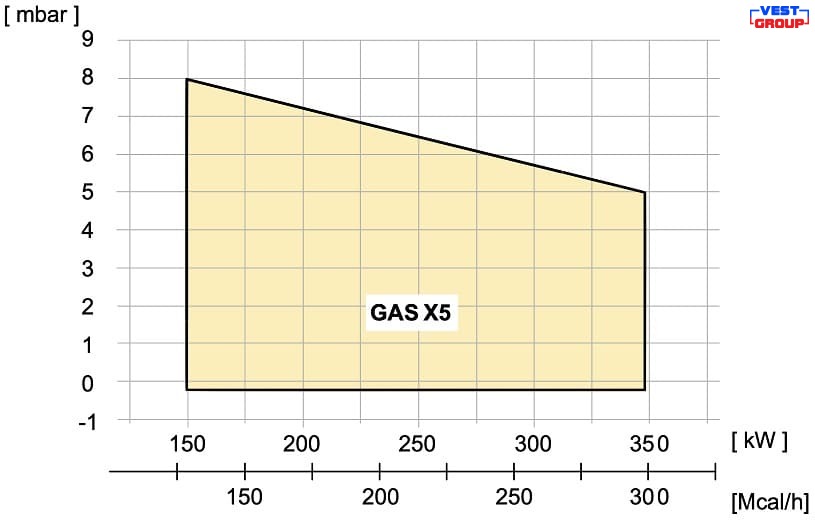

Диаграмма диапазона мощности горелки FBR GAS X5 CE
Технические характеристики горелки FBR GAS X5
| Параметр | Один. изм | Значение |
| Тепловая мощность min-max | Мкал/ч | 130-300 |
| Тепловая мощность min-max | кВт | 151-349 |
| Расход G20 (природный газ) min-max | нм3/год | 15.2-35.1 |
| Расход G31 (сжиженный природный газ) min-max | нм3/год | 5.8-13.5 |
| Max. температура воздуха для горения | °C | 60 |
| Минимальное давление рампы D1"-S - G20/G31 | mbar | 27/33 |
| Минимальное давление рампы D1"1/4-S - G20/G31 | mbar | 16/25 |
| Максимальное давление на газовый клапан | mbar | 360 |
| Номинальная электрическая мощность | Вт | 540 |
| Двигатель вентилятора | Вт | 370 |
| Номинальное потребление тока двигателя | A | 2.4 |
| Источник питания | 1/N~230V-50Hz | |
| Степень электрической защиты | IP 40 | |
| Уровень шума min-max | дБ (A) | 67-71 |
| Вес | кг | 24 |
| Вес с стальной крышкой | кг | 29 |

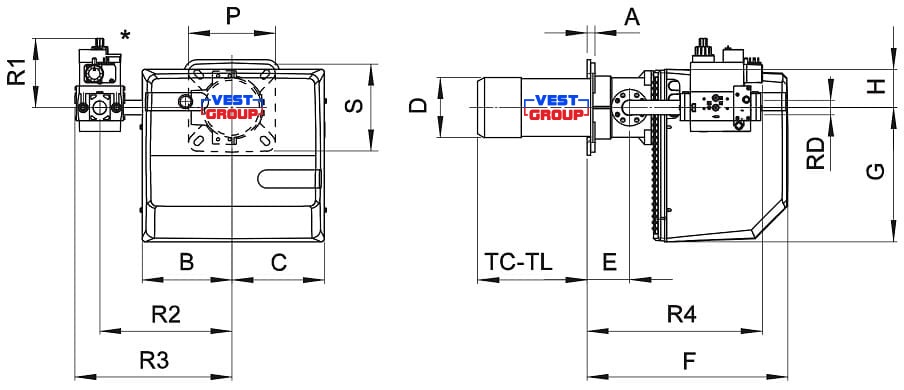

Габаритные и присоединительные размеры горелки FBR GAS X5 CE
| Модель рампы | A | B | C | D | E | F | G | H | P | S | TC | TL | R1 | R2 | R3 | R4 | RD | Вес рампы |
| D1"-S | 18 | 207 | 213 | 138 | 98 | 462 | 310 | 90 | 200 | 200 | 250 | 335 | 160 | 305 | 362 | 403 | Rp 1 | 8 кг |
| CT-D1"-S | 18 | 207 | 213 | 138 | 98 | 462 | 310 | 90 | 200 | 200 | 250 | 335 | 160 | 305 | 480 | 403 | Rp 1 | 9 кг |
| D1"1/4-S | 18 | 207 | 213 | 138 | 98 | 462 | 310 | 90 | 200 | 200 | 250 | 335 | 160 | 305 | 362 | 450 | Rp 1 1/4 | 8 кг |
| CT-D1"1/4-S | 18 | 207 | 213 | 138 | 98 | 462 | 310 | 90 | 200 | 200 | 250 | 335 | 160 | 305 | 480 | 450 | Rp 1 1/4 | 8 кг |
| Основные параметры | ||
| Серия продукта | GAS X | |
| Максимальная мощность | 349 кВт | |
| Минимальная мощность | 151 кВт | |
| Вид горелки | газовая | |
| Вид топлива | газ | |
| Тип горелки | одноступенчатая | |
