Газовая одноступенчатая горелка FBR GAS X3 CE
Откройте для себя мощность нашей одноступенчатой газовой горелки GAS X3 CE, размещенной в крепком корпусе из литого под давлением алюминия. Его вентилятор высокого давления и регулируемая головка сгорания обеспечивают максимальную эффективность и стабильность пламени. Защитный чехол оснащен шумопоглощающей пластиной для тихой работы. Кроме того, компактная конструкция упрощает настройку и обслуживание.
Доступен в версиях METHANE (природный газ) или G.P.L. (уточнять при заказе) по требованию специальные версии для городского газа, угольного газа или биогаза.
Одноступенчатая газовая горелка GAS X3 состоит из:
- Литый под давлением алюминиевый корпус;
- Вентилятор высокого давления;
- Главка сгорания с регулировкой на высокую производительность и повышенную стабильность пламени, оснащена трубой для дутья из нержавеющей стали и стальным диском для пламени;
- Защитная крышка с шумопоглощающей пластиной;
- Фланец и изоляционная прокладка для крепления к котлу;
- Однофазное электропитание;
- Предохранительное реле давления воздуха для остановки горелки в случае неисправности или аномальной работы вентилятора;
- Газовая рампа с предохранительным и регулировочным клапаном;
- Ионизационный зонд для обнаружения пламени.

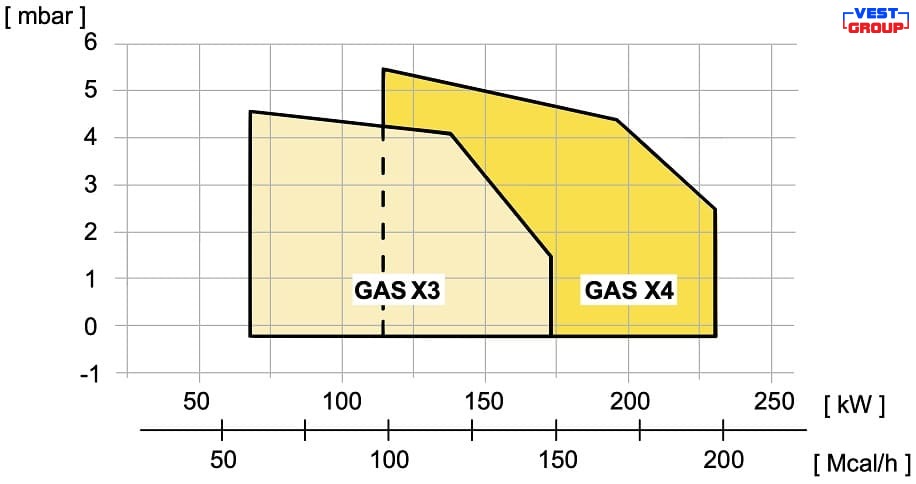

Диаграмма диапазона мощности горелки FBR GAS X3 CE
Технические характеристики горелки FBR GAS X3
| Параметр | Один. изм | Значение |
| Тепловая мощность min-max | Мкал/ч | 60-150 |
| Тепловая мощность min-max | кВт | 69.8-174 |
| Расход G20 (природный газ) min-max | нм3/год | 7-17.5 |
| Расход G31 (сжиженный природный газ) min-max | нм3/год | 2.7-6.8 |
| Max. температура воздуха для горения | °C | 60 |
| Минимальное давление газовой рампы G20/G31 | mbar | 14/31 |
| Максимальное давление на газовый клапан | mbar | 360 |
| Номинальная электрическая мощность | Вт | 200 |
| Двигатель вентилятора | Вт | 110 |
| Номинальное потребление тока двигателя | A | 0.9 |
| Источник питания | 1/N~230V-50Hz | |
| Степень электрической защиты | IP 40 | |
| Уровень шума min-max | дБ (A) | 64-66 |
| Вес | кг | 13 |
| Вес со стальной крышкой | кг | 15 |

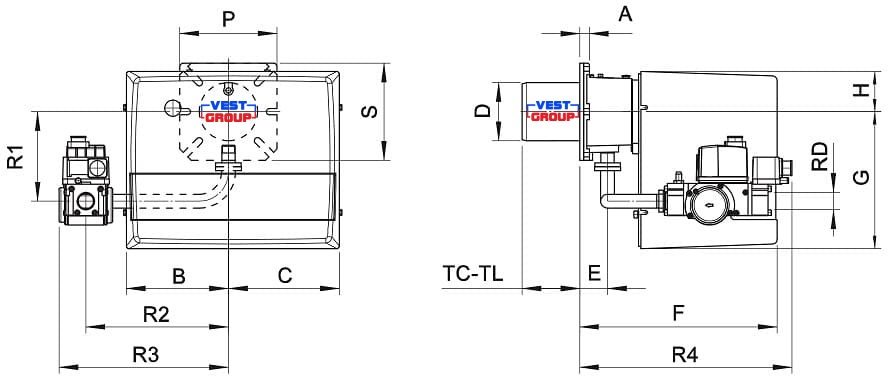

Габаритные и присоединительные размерыгорелки FBR GAS X3 CE
| Модель рампы | A | B | C | D | E | F | G | H | P | S | TC | TL | R1 | R2 | R3 | R4 | RD | Вес рампы |
| D1"-S | 16 | 185 | 195 | 108 | 54 | 340 | 248 | 70 | 200 | 160 | 130 | 250 | 168 | 280 | 337 | 361 | Rp 1 | 8 кг |
| Основные параметры | ||
| Серия продукта | GAS X | |
| Максимальная мощность | 174 кВт | |
| Минимальная мощность | 69.8 кВт | |
| Вид горелки | газовая | |
| Вид топлива | газ | |
| Тип горелки | одноступенчатая | |
