Газовая прогрессивная и модулирующая горелка FBR GAS XP60/M CE EVO
Непревзойденное удобство: газовые горелки для легкого обслуживания. С нашей газовой горелкой удобство сочетается с эффективностью. Компактные размеры и разумное расположение компонентов обеспечивают легкий доступ для обслуживания и настройки. Выберите МЕТHАN (природный газ) или L.P.G или исследуйте индивидуальные версии городского газа, угольного или биогаза. Ваша газовая рампа поступает полностью собранной и проверенной вместе с клапанами класса А, реле давления газа и стабилизатором фильтра. Мы предоставляем фланцы и прокладки для генератора бесшовной установки. Доверьтесь нашим газовым горелкам для компактного, эффективного и удобного сжигания.
Двухступенчатая газовая горелка FBR GAS XP60/M:
- Литый под давлением алюминиевый корпус;
- Вентилятор высокого давления;
- Главка сгорания с регулировкой на высокую производительность и повышенную стабильность пламени, оснащена трубой для дутья из нержавеющей стали и стальным диском для пламени;
- Защитная крышка с шумопоглощающей пластиной;
- Фланец и изоляционная прокладка для крепления к котлу;
- Предохранительное реле давления воздуха для остановки горелки в случае неисправности или аномальной работы вентилятора;
- Газовая рампа с предохранительным и регулировочным клапаном;
- Ионизационный зонд для обнаружения пламени.

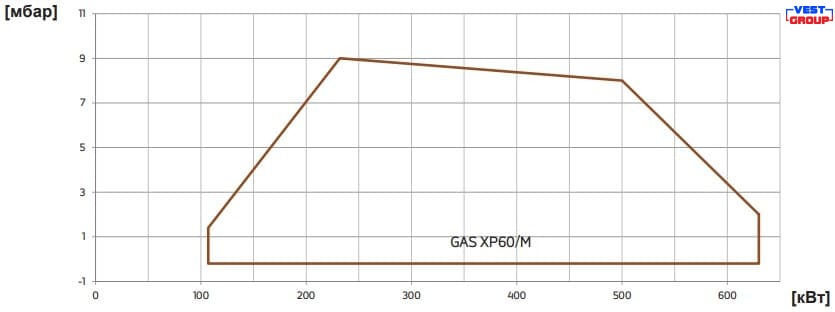

Диаграмма диапазона мощности горелки FBR GAS XP60/M
Технические характеристики горелки FBR GAS XP60/M
| Параметр | Один. изм | Значение |
| Тепловая мощность min.1°ст. / мин.2°ст. - max.2°ст. | Мкал/ч | 92/200-542 |
| Тепловая мощность min.1°ст. / мин.2°ст. - max.2°ст. | кВт | 107/232-630 |
| Расход G20 (природный газ) min.1°ст. / min.2°ст. - max.2°ст. | нм3/час | 10.7/23.3-63.3 |
| Расход G31 (сжиженный газ) min.1°ст. / min.2°ст. - max.2°ст. | нм3/час | 4/9-24.5 |
| Max. температура воздуха для горения | °C | 60 |
| Минимальное давление газовой рампы D1"-S - G20/G31 | mbar | 115.3 / 60 |
| Минимальное давление газовой рампы D1"1/4-S - G20/G31 | mbar | 54.5 / 37.4 |
| Минимальное давление газовой рампы D1"1/2-S - G20/G31 | mbar | 17.7 / 21.8 |
| Максимальное давление на газовый клапан | mbar | 360 |
| Номинальная электрическая мощность | Вт | 700 |
| Двигатель вентилятора | Вт | 550 |
| Номинальное потребление тока двигателя | A | 1.4 |
| Источник питания | 3~400В 1/Ф~230В - 50Гц | |
| Степень электрической защиты | IP 40 | |
| Уровень шума min-max | дБ (A) | 69-72 |
| Вес | кг | 34.5 |

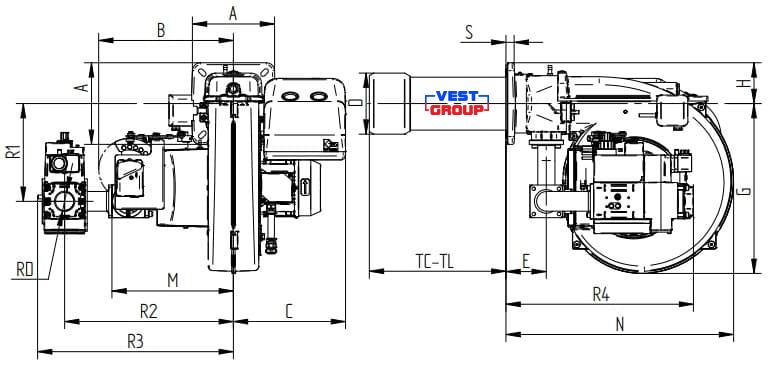

Габаритные и присоединительные размеры горелки FBR GAS XP60/M
| Модель рампы | A | B | C | D | E | G | H | M | N | S | R! | R2 | R3 | R4 | TC | TL | RD |
| D1"-S | 200 | 330 | 275 | 150 | 99 | 417 | 100 | 298 | 558 | 20 | 240 | 414 | 472 | 444 | 250 | 335 | Rp 1 |
| D1"1/4-S | 200 | 330 | 275 | 150 | 99 | 417 | 100 | 298 | 558 | 20 | 240 | 414 | 472 | 444 | 250 | 335 | Rp 1 1/4 |
| D1"1/2-S | 200 | 330 | 275 | 150 | 99 | 417 | 100 | 298 | 558 | 20 | 240 | 414 | 480 | 460 | 250 | 335 | Rp 1 1/2 |
| Основные параметры | ||
| Серия продукта | GAS XP | |
| Максимальная мощность | 630 кВт | |
| Минимальная мощность | 107/232 кВт | |
| Вид горелки | газовая | |
| Вид топлива | газ | |
| Тип горелки | модулирующая | |
