Газовая прогрессивная и модулирующая горелка FBR GAS XP40/M CE
Повышенная эффективность: революция газовых горелок Ощутите новый уровень эффективности с нашей газовой горелкой FBR GAS XP40/M CE. Эти горелки, оснащенные вентилятором высокого давления и регулируемой сгорающей головкой, гарантируют стабильность и эффективность. Защитная крышка с технологией шумоподавления обеспечивает бесшумную работу. Компактные и логически расположенные компоненты облегчают обслуживание и настройку. Выберите METHANE (природный газ) или L.P.G и исследуйте индивидуальные версии городского газа, угольного газа или биогаза. Ваша газовая рампа поступает полностью собранной и проверенной вместе с клапанами класса А, реле давления газа и стабилизатором фильтра. Мы предоставляем фланцы и прокладки для быстрой установки генератора.
Двухступенчатая газовая горелка FBR GAS XP40/M:
- Литый под давлением алюминиевый корпус;
- Вентилятор высокого давления;
- Главка сгорания с регулировкой на высокую производительность и повышенную стабильность пламени, оснащена трубой для дутья из нержавеющей стали и стальным диском для пламени;
- Защитная крышка с шумопоглощающей пластиной;
- Фланец и изоляционная прокладка для крепления к котлу;
- Предохранительное реле давления воздуха для остановки горелки в случае неисправности или аномальной работы вентилятора;
- Газовая рампа с предохранительным и регулировочным клапаном;
- Ионизационный зонд для обнаружения пламени.

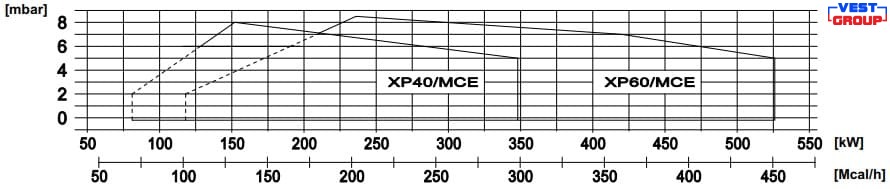

Диаграмма диапазона мощности горелки FBR GAS XP40/M
Технические характеристики горелки FBR GAS XP40/M
| Параметр | Один. изм | Значение |
| Тепловая мощность min.1°ст. / мин.2°ст. - max.2°ст. | Мкал/ч | 60/130-300 |
| Тепловая мощность min.1°ст. / мин.2°ст. - max.2°ст. | кВт | 69.8/151-349 |
| Расход G20 (природный газ) min.1°ст. / мин.2°ст. - max.2°ст. | нм3/час | 7/15.2-35 |
| Расход G31 (сжиженный газ) min.1°ст. / min.2°ст. - max.2°ст. | нм3/час | 2.5/5.8-13.5 |
| Max. температура воздуха для горения | °C | 60 |
| Минимальное давление газовой рампы D1"-S - G20/G31 | mbar | 31 |
| Минимальное давление газовой рампы D1"1/4-S - G20/G31 | mbar | 21 |
| Минимальное давление газовой рампы D1"1/2-S - G20/G31 | mbar | 18 |
| Максимальное давление на газовый клапан | mbar | 360 |
| Номинальная электрическая мощность | Вт | 540 |
| Двигатель вентилятора | Вт | 370 |
| Номинальное потребление тока двигателя | A | 2.4 |
| Источник питания | 1/Ф~230В - 50Гц | |
| Степень электрической защиты | IP 40 | |
| Уровень шума min-max | дБ (A) | 66-71 |
| Вес | кг | 35 |

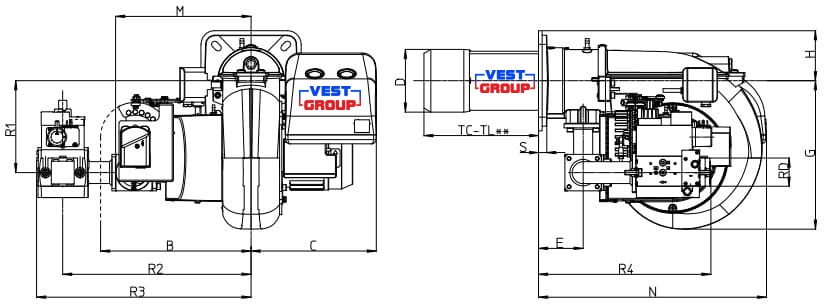

Габаритные и присоединительные размеры горелки FBR GAS XP40/M
| Модель рампы | B | C | D | E | G | H | M | N | S | R! | R2 | R3 | R4 | TC | TL | RD |
| D1"-S | 331 | 275 | 138 | 98 | 326 | 110 | 298 | 501 | 18 | 202 | 404 | 462 | 346 | 250 | 335 | Rp 1 |
| D1"1/4-S | 331 | 275 | 138 | 98 | 326 | 110 | 298 | 501 | 18 | 202 | 404 | 462 | 346 | 250 | 335 | Rp 1 1/4 |
| D1"1/2-S | 331 | 275 | 138 | 98 | 326 | 110 | 298 | 501 | 18 | 202 | 414 | 469 | 458 | 250 | 335 | Rp 1 1/2 |
| Основные параметры | ||
| Серия продукта | GAS XP | |
| Максимальная мощность | 348 кВт | |
| Минимальная мощность | 63.8/151 кВт | |
| Вид горелки | газовая | |
| Вид топлива | газ | |
| Тип горелки | модулирующая | |
