Газовая прогрессивная и модулирующая горелка FBR GAS X4/M CE
Когда речь заходит о контроле горения, точность имеет первостепенное значение. Наша горелка FBR GAS X4/M CE предлагает два самых современных варианта: прогрессивный и модулированный. Прогрессивные горелки обеспечивают настройку высокого низкого пламени для точной настройки сгорания, тогда как модулированные горелки используют полную PID-модуляцию для исключительной стабильности и эффективности. Оба варианта включают вентилятор высокого давления, регулируемую головку сгорания и шумопоглощающий защитный кожух. Несмотря на свою мощную производительность, наши горелки имеют компактную конструкцию для легкой регулировки и обслуживания. Выберите METHANE (природный газ) или L.P.G или запросите специализированные версии для городского газа, угольного газа или биогаза. Ваша газовая рампа поставляется полностью собранной и проверенной, укомплектованной клапанами класса А, реле давления газа и стабилизатором фильтра. Мы включаем фланцы и прокладки для быстрой установки генератора.
Двухступенчатая газовая горелка FBR GAS X4/M:
- Литый под давлением алюминиевый корпус;
- Вентилятор высокого давления;
- Главка сгорания с регулировкой на высокую производительность и повышенную стабильность пламени, оснащена трубой для дутья из нержавеющей стали и стальным диском для пламени;
- Защитная крышка с шумопоглощающей пластиной;
- Фланец и изоляционная прокладка для крепления к котлу;
- Предохранительное реле давления воздуха для остановки горелки в случае неисправности или аномальной работы вентилятора;
- Газовая рампа с предохранительным и регулировочным клапаном;
- Ионизационный зонд для обнаружения пламени.

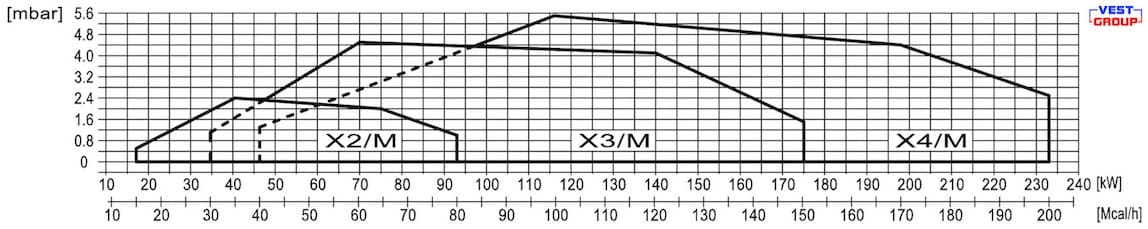

Диаграмма диапазона мощности горелки FBR GAS X4/M
Технические характеристики горелки FBR GAS X4/M
Расход G20 (природный газ) min.1°ст. / мин.2°ст. - max.2°ст. Расход G31 (сжиженный природный газ) min.1°ст. / мин.2°ст. - max.2°ст.
| Параметр | Один. изм | Значение |
| Тепловая мощность min.1°ст. / мин.2°ст. - max.2°ст. | Мкал/ч | 40/100-200 |
| Тепловая мощность min.1°ст. / мин.2°ст. - max.2°ст. | кВт | 46/116-232 |
| Расход G20 (природный газ) min.1°ст. / min.2°ст. - max.2°ст. | нм3/год | 4.6/11.6-23.2 |
| Расход G31 (сжиженный природный газ) min.1°ст. / min.2°ст. - max.2°ст. | нм3/год | 1.8/4.5-9 |
| Max. температура воздуха для горения | °C | 60 |
| Минимальное давление газовой рампы D1"-S - G20/G31 | mbar | 14/21 |
| Минимальное давление газовой рампы D1"1/4-S - G20/G31 | mbar | 11/19 |
| Минимальное давление газовой рампы D1"1/2-S - G20/G31 | mbar | 8/17 |
| Максимальное давление на газовый клапан | mbar | 360 |
| Номинальная электрическая мощность | Вт | 226 |
| Двигатель вентилятора | Вт | 200 |
| Номинальное потребление тока двигателя | A | 1.1 |
| Источник питания | 1/Ф~230В - 50Гц | |
| Степень электрической защиты | IP 40 | |
| Уровень шума min-max | дБ (A) | 66-71 |
| Вес | кг | 20 |

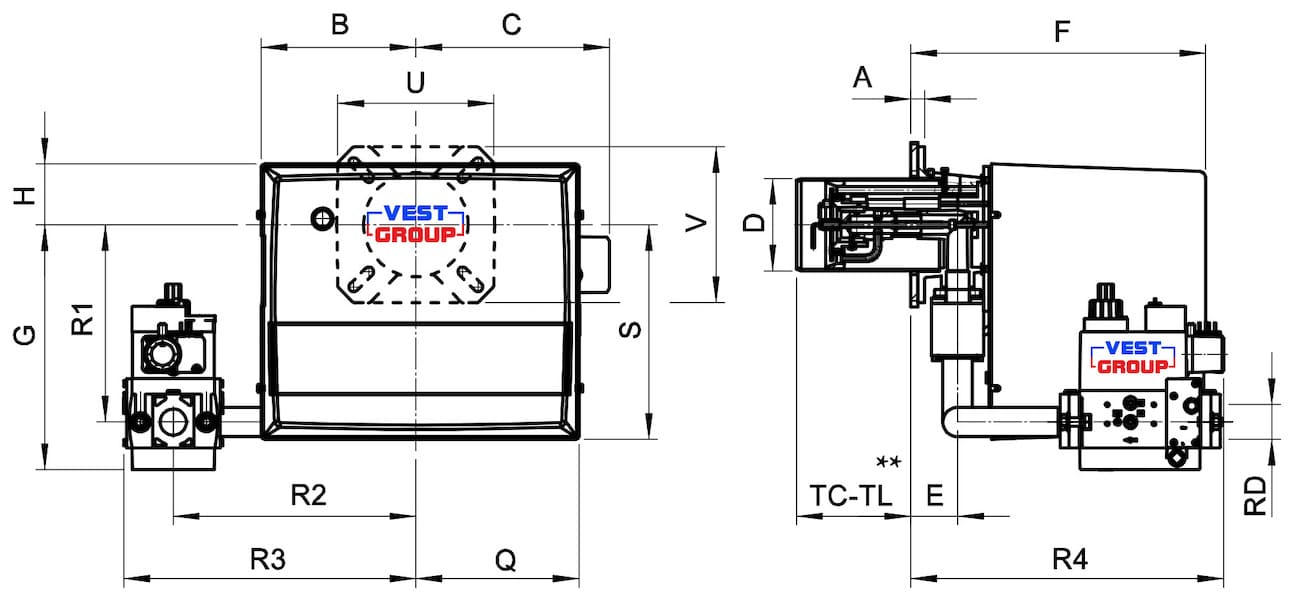

Габаритные и присоединительные размеры горелки FBR GAS X4/M
| Модель рампы | A | B | C | D | E | F | G | H | Q | S | U | V | R1 | R2 | R3 | R4 | TC | TL | RD | Вес |
| D1"-S | 20 | 185 | 224 | 125 | 80 | 371 | 274 | 70 | 193 | 248 | 206 | 200 | 218 | 280 | 338 | 323 | 130 | 250 | Rp 1 | 5,6 кг |
| D1"1/4-S | 20 | 185 | 224 | 125 | 80 | 371 | 274 | 70 | 193 | 248 | 206 | 200 | 218 | 280 | 338 | 323 | 130 | 250 | Rp 1 1/4 | 5,6 кг |
| D1"1/2-S | 20 | 185 | 224 | 125 | 80 | 371 | 298 | 70 | 193 | 248 | 206 | 200 | 218 | 280 | 338 | 467 | 130 | 250 | Rp 1 1/2 | 8 кг |
| Основные параметры | ||
| Серия продукта | GAS X | |
| Максимальная мощность | 232 кВт | |
| Минимальная мощность | 46/116 кВт | |
| Вид горелки | газовая | |
| Вид топлива | газ | |
| Тип горелки | модулирующая | |
