Газовая прогрессивная и модулирующая горелка FBR GAS X2/M CE
Инновационные решения для сжигания для любых нужд. Независимо от того, хотите ли вы прогрессивного (высоко-низкого контроля пламени) или модуляции (PID - полной модуляции), наша газовая горелка FBR GAS X2/M CE для Вас. Наши горелки оснащены вентилятором высокого давления и регулируемой головкой сгорания, гарантируют как эффективность, так и стабильность пламени. Кроме того, шумопоглощающая защитная крышка обеспечивает тихую работу. Благодаря легкому доступу для технического обслуживания и отладки наш компактный дизайн обеспечивает оптимальную производительность. Выберите METHANE (природный газ) или L.P.G, или спросите о специализированных версиях для городского газа, угольного газа или биогаза. Мы предоставляем полностью собранную и проверенную газовую рампу, укомплектованную клапанами класса А, реле давления газа и стабилизатором фильтра. Благодаря комплекту фланцев и прокладок, который входит в комплект, установить легко.
Двухступенчатая газовая горелка FBR GAS X2/M:
- Литый под давлением алюминиевый корпус;
- Вентилятор высокого давления;
- Главка сгорания с регулировкой на высокую производительность и повышенную стабильность пламени, оснащена трубой для дутья из нержавеющей стали и стальным диском для пламени;
- Защитная крышка с шумопоглощающей пластиной;
- Фланец и изоляционная прокладка для крепления к котлу;
- Предохранительное реле давления воздуха для остановки горелки в случае неисправности или аномальной работы вентилятора;
- Газовая рампа с предохранительным и регулировочным клапаном;
- Ионизационный зонд для обнаружения пламени.

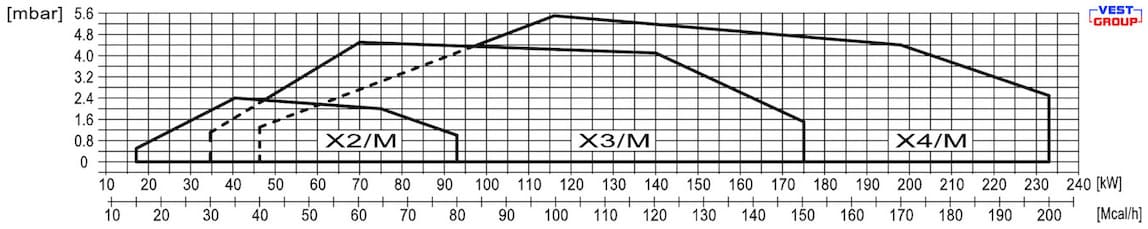

Диаграмма диапазона мощности горелки FBR GAS X2/M
Технические характеристики горелки FBR GAS X2/M
Расход G20 (природный газ) min.1°ст. / мин.2°ст. - max.2°ст. Расход G31 (сжиженный природный газ) min.1°ст. / мин.2°ст. - max.2°ст.
Расход G20 (природный газ) min.1°ст. / мин.2°ст. - max.2°ст. Расход G31 (сжиженный природный газ) min.1°ст. / мин.2°ст. - max.2°ст.
| Параметр | Один. изм | Значение |
| Тепловая мощность min.1°ст. / мин.2°ст. - max.2°ст. | Мкал/ч | 15/35-80 |
| Тепловая мощность min.1°ст. / мин.2°ст. - max.2°ст. | кВт | 17/41-93 |
| Расход G20 (природный газ) min.1°ст. / min.2°ст. - max.2°ст. | нм3/год | 1.7/4.1-9.4 |
| Расход G31 (сжиженный природный газ) min.1°ст. / min.2°ст. - max.2°ст. | нм3/год | 0.7/1.6-3.6 |
| Max. температура воздуха для горения | °C | 60 |
| Минимальное давление газовой рампы D3/4"-S - G20/G31 | mbar | 18/24 |
| Максимальное давление на газовый клапан | mbar | 360 |
| Номинальная электрическая мощность | Вт | 130 |
| Двигатель вентилятора | Вт | 75 |
| Номинальное потребление тока двигателя | A | 0.6 |
| Источник питания | 1/Ф~230В - 50Гц | |
| Степень электрической защиты | IP 40 | |
| Уровень шума min-max | дБ (A) | 61-62 |
| Вес | кг | 13 |

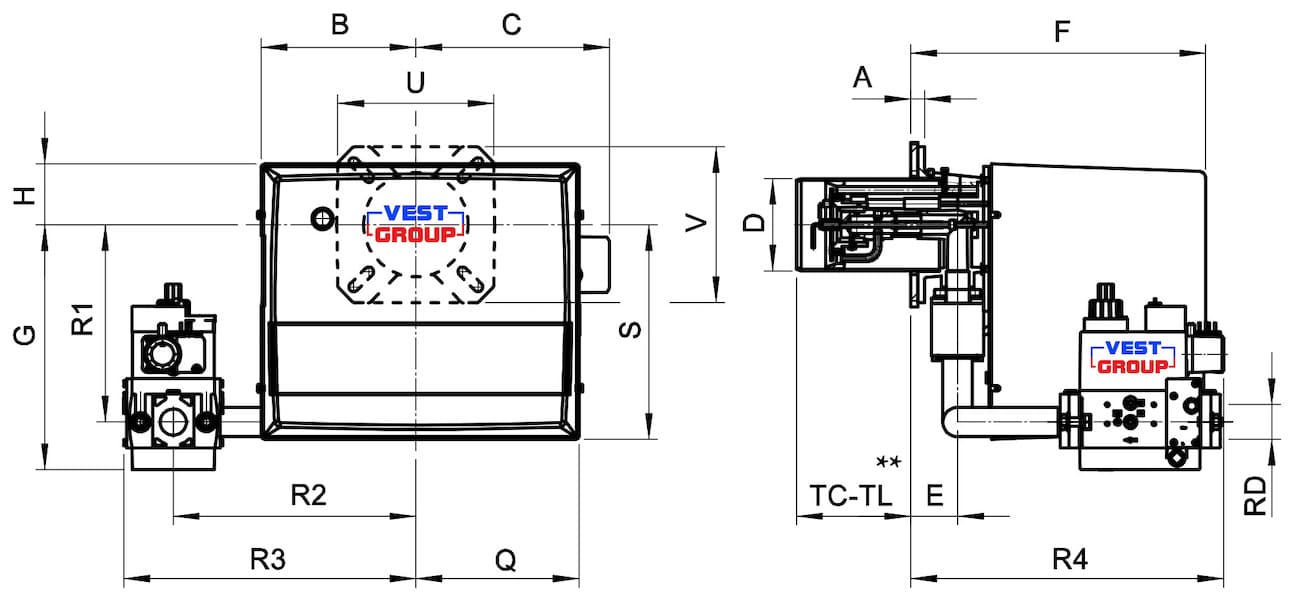

Габаритные и присоединительные размеры горелки FBR GAS X2/M
| Модель рампы | A | B | C | D | E | F | G | H | Q | S | U | V | R1 | R2 | R3 | R4 | TC | TL | RD |
| D3/4"-S | 15 | 162 | 200 | 90 | 43 | 305 | 215 | 65 | 170 | 211 | 150 | 150 | 178 | 220 | 262 | 346 | 90 | 150 | Rp 3/4 |
| Основные параметры | ||
| Серия продукта | GAS X | |
| Максимальная мощность | 93 кВт | |
| Минимальная мощность | 17/41 кВт | |
| Вид горелки | газовая | |
| Вид топлива | газ | |
| Тип горелки | модулирующая | |
