Газовая двухступенчатая горелка FBR GAS XP60/2 CE EVO
Почувствуйте мощность и эффективность нашей двухступенчатой газовой горелки GAS XP60/2 CE EVO. Изготовленная из прочного алюминия, эта горелка оснащена вентилятором высокого давления с обратными лопастями и регулируемой головкой сгорания, что обеспечивает как высокую эффективность, так и стабильное пламя. Благодаря компактному дизайну и хорошо организованным компонентам настройка и обслуживание горелки является легкой задачей. Выберите METHANE (природный газ) или L.P.G. версии или спросите о наших специальных опциях для городского газа, угольного газа или биогаза. Наша полностью собранная газовая рампа поставляется в комплекте с электрическими соединениями и тщательным тестированием, включая двухступенчатый клапан с регулировкой потока, предохранительный клапан, реле минимального давления газа и стабилизатор давления газа. Установка упрощается благодаря комплекту фланцев и прокладок для котла.
Двухступенчатая газовая горелка FBR GAS XP60/2 EVO:
- Литый под давлением алюминиевый корпус;
- Вентилятор высокого давления;
- Главка сгорания с регулировкой на высокую производительность и повышенную стабильность пламени, оснащена трубой для дутья из нержавеющей стали и стальным диском для пламени;
- Защитная крышка с шумопоглощающей пластиной;
- Фланец и изоляционная прокладка для крепления к котлу;
- Однофазное электропитание;
- Предохранительное реле давления воздуха для остановки горелки в случае неисправности или аномальной работы вентилятора;
- Газовая рампа с предохранительным и регулировочным клапаном;
- Ионизационный зонд для обнаружения пламени.

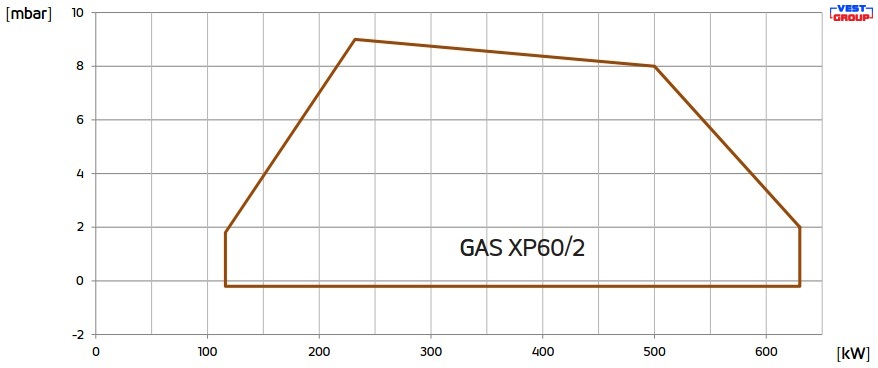

Диаграмма диапазона мощности горелки FBR GAS XP60/2 EVO
Технические характеристики горелки FBR GAS XP60/2 EVO
| Параметр | Один. изм | Значение |
| Тепловая мощность min-max | Мкал/ч | 100/200-542 |
| Тепловая мощность min-max | кВт | 116/232-630 |
| Расход G20 (природный газ) min-max | нм3/год | 11.6/23.3-63.3 |
| Расход G31 (сжиженный природный газ) min-max | нм3/год | 4.5/9-24.5 |
| Max. температура воздуха для горения | °C | 60 |
| Минимальное давление газовой рампы D1"-S - G20/G31 | mbar | 115.3/60 |
| Минимальное давление газовой рампы D1"1/4-S - G20/G31 | mbar | 54.5/37.4 |
| Минимальное давление газовой рампы D1"1/2-S - G20/G31 | mbar | 17.7/21.8 |
| Максимальное давление на газовый клапан | mbar | 360 |
| Номинальная электрическая мощность | Вт | 700 |
| Двигатель вентилятора | Вт | 550 |
| Номинальное потребление тока двигателя | A | 1.4 |
| Источник питания | 3~400В, 1/Ф~230В - 50Гц | |
| Степень электрической защиты | IP 40 | |
| Уровень шума min-max | дБ (A) | 69-72 |
| Вес | кг | 30,5 |
| Горелки с длинной пламенной трубой ее вес | кг | 31,5 |

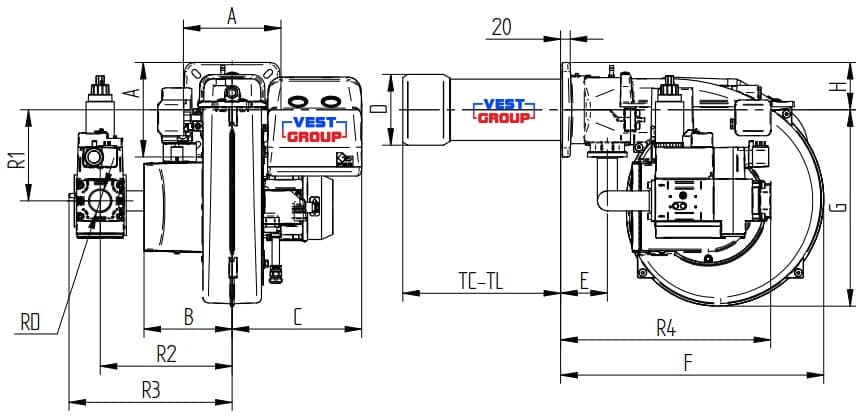

Габаритные и присоединительные размеры горелки FBR GAS XP60/2 EVO
| Модель рампы | A | B | C | D | E | F | G | H | R1 | R2 | R3 | R4 | TC | TL | RD |
| D1"-S | 200 | 188 | 276 | 150 | 99 | 558 | 416 | 100 | 193 | 280 | 338 | 431 | 250 | 335 | Rp 1 |
| D1"1/4-S | 200 | 188 | 276 | 150 | 99 | 558 | 416 | 100 | 193 | 280 | 338 | 431 | 250 | 335 | Rp 1 1/4 |
| D1"1/2-S | 200 | 188 | 276 | 150 | 99 | 558 | 416 | 100 | 193 | 280 | 338 | 446 | 250 | 335 | Rp 1 1/2 |
| Основные параметры | ||
| Серия продукта | GAS XP | |
| Максимальная мощность | 630 кВт | |
| Минимальная мощность | 116/232 кВт | |
| Вид горелки | газовая | |
| Вид топлива | газ | |
| Тип горелки | двухступенчатая | |
