Газовая двухступенчатая горелка FBR GAS XP 80/2
Откройте для себя мощность и универсальность нашей двухступенчатой газовой горелки FBR GAS XP 80/2, заключенной в прочный алюминиевый корпус. Благодаря вентилятору высокого давления с обратными лопастями и регулируемой головкой сгорания эта горелка отличается эффективностью и стабильностью пламени. Его компактные размеры и продуманное расположение компонентов упрощают настройку и обслуживание. Газовая рампа поступает полностью собранной, электрически подключенной и тщательно проверенной в комплекте с двухступенчатым рабочим клапаном с регулировкой потока, предохранительным клапаном, реле минимального давления газа и стабилизатором давления газа. Мы также включаем в себя набор фланцев и прокладок для упрощенного монтажа котла.
Доступен в версиях METHANE (природный газ) или G.P.L. (уточнять при заказе) по требованию специальные версии для городского газа, угольного газа или биогаза.
Двухступенчатая газовая горелка GAS XP 80/2 состоит из:
- Литый под давлением алюминиевый корпус;
- Вентилятор высокого давления;
- Главка сгорания с регулировкой на высокую производительность и повышенную стабильность пламени, оснащена трубой для дутья из нержавеющей стали и стальным диском для пламени;
- Защитная крышка с шумопоглощающей пластиной;
- Фланец и изоляционная прокладка для крепления к котлу;
- Однофазное электропитание;
- Предохранительное реле давления воздуха для остановки горелки в случае неисправности или аномальной работы вентилятора;
- Газовая рампа с предохранительным и регулировочным клапаном;
- Ионизационный зонд для обнаружения пламени.
Диаграмма диапазона мощности горелки FBR GAS XP 80/2
Технические характеристики горелки FBR GAS XP 80/2
| Параметр | Один. изм | Значение |
| Тепловая мощность min-max | Мкал/ч | 200-542 |
| Тепловая мощность min-max | кВт | 232-630 |
| Расход G20 (природный газ) min-max | нм3/год | 23.3-63.3 |
| Расход G31 (сжиженный природный газ) min-max | нм3/год | 9-24.5 |
| Max. температура воздуха для горения | °C | 60 |
| Минимальное давление рампы D1"-S - G20/G31 | mbar | 115.3 / 60 |
| Минимальное давление рампы D1"1/4-S - G20/G31 | mbar | 54.5 / 37.4 |
| Минимальное давление рампы D1"1/2-S - G20/G31 | mbar | 17.7 / 21.8 |
| Максимальное давление на газовый клапан | mbar | 360 |
| Номинальная электрическая мощность | Вт | 700 |
| Двигатель вентилятора | Вт | 550 |
| Номинальное потребление тока двигателя | A | 1.4 |
| Источник питания | 3~400В, 1/Ф~230В - 50Гц | |
| Степень электрической защиты | IP 40 | |
| Уровень шума min-max | дБ (A) | 69-72 |
| Вес | кг | 29,5 |
| Вес с длинной пламенной трубой | кг | 30,5 |

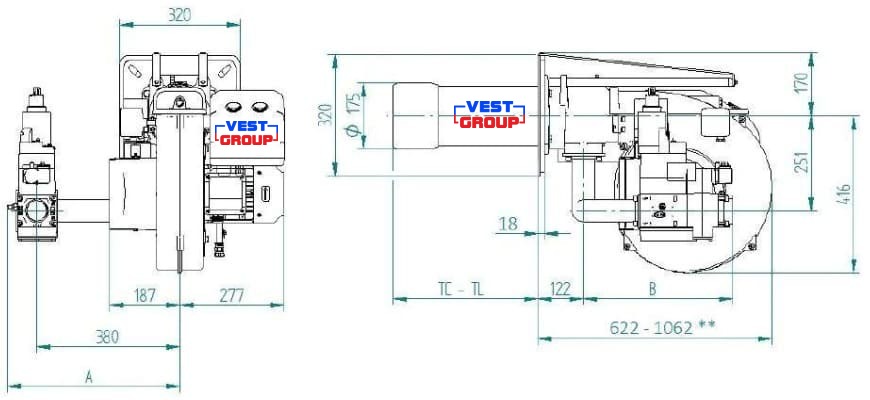

Габаритные и присоединительные размеры горелки FBR GAS XP 80/2
| Модель рампы | A | B | TC | TL |
| D1" 1/4-S | 437 | 382 | 250 | 385 |
| D1"1/2-S | 458 | 396 | 250 | 385 |
| D2"-S | 458 | 396 | 250 | 385 |
| Основные параметры | ||
| Серия продукта | GAS XP | |
| Максимальная мощность | 850 кВт | |
| Минимальная мощность | 170/407 кВт | |
| Вид горелки | газовая | |
| Вид топлива | газ | |
| Тип горелки | двухступенчатая | |
