Газовая двухступенчатая горелка FBR GAS X5/2 CE
Представляем нашу двухступенчатую газовую горелку FBR GAS X5/2 CE, разработанную для надежности и эффективности. Благодаря алюминиевому корпусу, вентилятору высокого давления и головке сгорания, которая обеспечивает точную регулировку высокого давления, он отличается огнестойкостью. Защитный кожух, оснащенный пластиной для уменьшения шума, повышает безопасность и комфорт на рабочем месте. Компактный дизайн и доступные компоненты упрощают настройку и обслуживание.
Доступен в версиях METHANE (природный газ) или G.P.L. (уточнять при заказе) по требованию специальные версии для городского газа, угольного газа или биогаза.
Двухступенчатая газовая горелка FBR GAS X5/2 CE состоит из:
- Литый под давлением алюминиевый корпус;
- Вентилятор высокого давления;
- Главка сгорания с регулировкой на высокую производительность и повышенную стабильность пламени, оснащена трубой для дутья из нержавеющей стали и стальным диском для пламени;
- Защитная крышка с шумопоглощающей пластиной;
- Фланец и изоляционная прокладка для крепления к котлу;
- Однофазное электропитание;
- Предохранительное реле давления воздуха для остановки горелки в случае неисправности или аномальной работы вентилятора;
- Газовая рампа с предохранительным и регулировочным клапаном;
- Ионизационный зонд для обнаружения пламени.

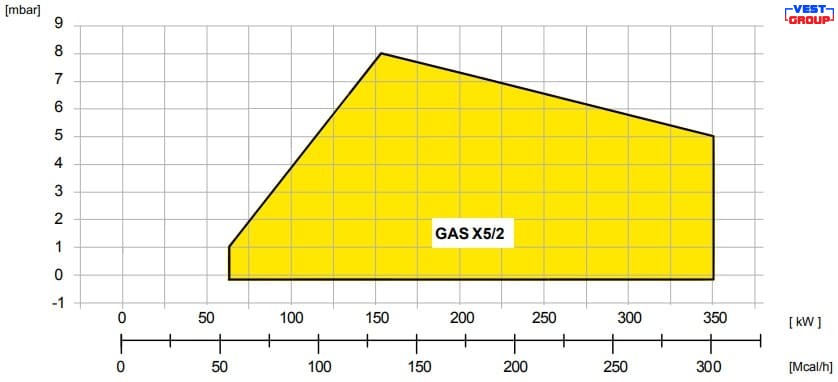

Диаграмма диапазона мощности горелки FBR GAS X5/2 CE
Технические характеристики горелки FBR GAS X5/2
| Параметр | Один. изм | Значение |
| Тепловая мощность min-max | Мкал/ч | 70/130-300 |
| Тепловая мощность min-max | кВт | 81.4/151-349 |
| Расход G20 (природный газ) min-max | нм3/год | 8.2/15.2-35 |
| Расход G31 (сжиженный природный газ) min-max | нм3/год | 3.2/5.8-13.5 |
| Max. температура воздуха для горения | °C | 60 |
| Минимальное давление газовой рампы D1"-S - G20/G31 | mbar | 27/33 |
| Минимальное давление газовой рампы D1"1/4-S - G20/G31 | mbar | 16/25 |
| Минимальное давление газовой рампы D1"1/2-S - G20/G31 | mbar | 15/12 |
| Максимальное давление на газовый клапан | mbar | 360 |
| Номинальная электрическая мощность | Вт | 540 |
| Двигатель вентилятора | Вт | 370 |
| Номинальное потребление тока двигателя | A | 2.5 |
| Источник питания | 1/N~230V-50Hz | |
| Степень электрической защиты | IP 40 | |
| Уровень шума min-max | дБ(A) | 67-71 |
| Вес | кг | 27 |
| Вес со стальной крышкой | кг | 32 |

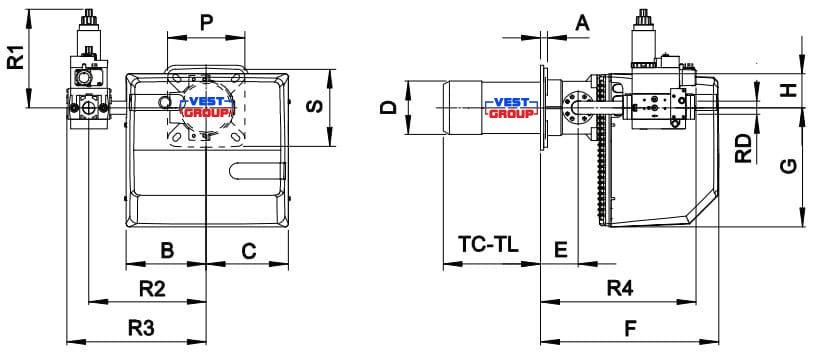

Габаритные и присоединительные размеры горелки FBR GAS X5/2 CE
| Модель рампы | A | B | C | D | E | F | G | H | P | S | TC | TL | R1 | R2 | R3 | R4 | RD | Вес рампы |
| D1"-S | 18 | 207 | 213 | 138 | 98 | 462 | 310 | 90 | 200 | 205 | 250 | 335 | 255 | 305 | 362 | 363 | Rp 1 | 6 кг |
| D1"1/4-S | 18 | 207 | 213 | 138 | 98 | 462 | 310 | 90 | 200 | 205 | 250 | 335 | 255 | 305 | 362 | 363 | Rp 1 1/4 | 6 кг |
| D1"1/2-S | 18 | 207 | 213 | 138 | 98 | 462 | 310 | 90 | 200 | 205 | 250 | 335 | 265 | 305 | 353 | 511 | Rp 1 1/2 | 9 кг |
| Основные параметры | ||
| Серия продукта | GAS X | |
| Максимальная мощность | 349 кВт | |
| Минимальная мощность | 81.4/151 кВт | |
| Вид горелки | газовая | |
| Вид топлива | газ | |
| Тип горелки | двухступенчатая | |
