Газовая двухступенчатая горелка FBR GAS X4/2 CE
Наша двухступенчатая газовая горелка FBR GAS X4/2 разработана для первоклассной производительности и долговечности. Благодаря алюминиевому корпусу, вентилятору высокого давления и головке сгорания с регулировкой высокого давления, он гарантирует поразительную эффективность и огнестойкость. Кроме того, шумопоглощающая пластина в защитной крышке обеспечивает более тихую рабочую среду. Благодаря компактным размерам и удачно размещенным компонентам настройки и техническое обслуживание легко.
Доступен в версиях METHANE (природный газ) или G.P.L. (уточнять при заказе) по требованию специальные версии для городского газа, угольного газа или биогаза.
Двухступенчатая газовая горелка FBR GAS X4/2 CE состоит из:
- Литый под давлением алюминиевый корпус;
- Вентилятор высокого давления;
- Главка сгорания с регулировкой на высокую производительность и повышенную стабильность пламени, оснащена трубой для дутья из нержавеющей стали и стальным диском для пламени;
- Защитная крышка с шумопоглощающей пластиной;
- Фланец и изоляционная прокладка для крепления к котлу;
- Однофазное электропитание;
- Предохранительное реле давления воздуха для остановки горелки в случае неисправности или аномальной работы вентилятора;
- Газовая рампа с предохранительным и регулировочным клапаном;
- Ионизационный зонд для обнаружения пламени.

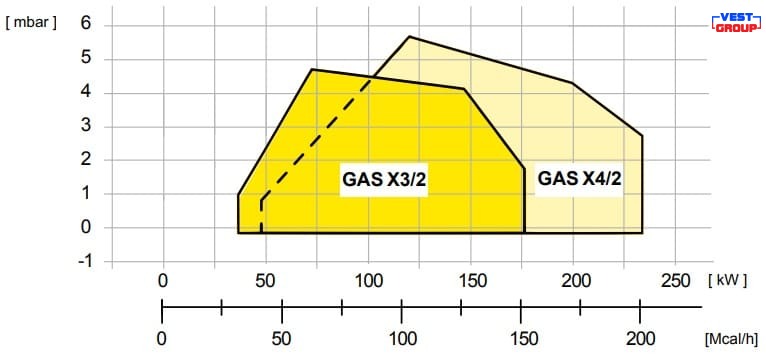

Диаграмма диапазона мощности горелки FBR GAS X4/2 CE
Технические характеристики горелки FBR GAS X4/2
| Параметр | Один. изм | Значение |
| Тепловая мощность min-max | Мкал/ч | 55/100-200 |
| Тепловая мощность min-max | кВт | 64/116-232 |
| Расход G20 (природный газ) min-max | нм3/год | 6.4/11.6-23.2 |
| Расход G31 (сжиженный природный газ) min-max | нм3/год | 2.5/4.5-9 |
| Max. температура воздуха для горения | °C | 60 |
| Минимальное давление газовой рампы D1"-S - G20/G31 | mbar | 14/21 |
| Минимальное давление газовой рампы D1"1/4-S - G20/G31 | mbar | 11/19 |
| Минимальное давление газовой рампы D1"1/2-S - G20/G31 | mbar | 8/17 |
| Максимальное давление на газовый клапан | mbar | 360 |
| Номинальная электрическая мощность | Вт | 226 |
| Двигатель вентилятора | Вт | 200 |
| Номинальное потребление тока двигателя | A | 1.35 |
| Источник питания | 1/N~230V-50Hz | |
| Степень электрической защиты | IP 40 | |
| Уровень шума min-max | дБ(A) | 66-69 |
| Вес | кг | 19 |
| Вес со стальной крышкой | кг | 22 |

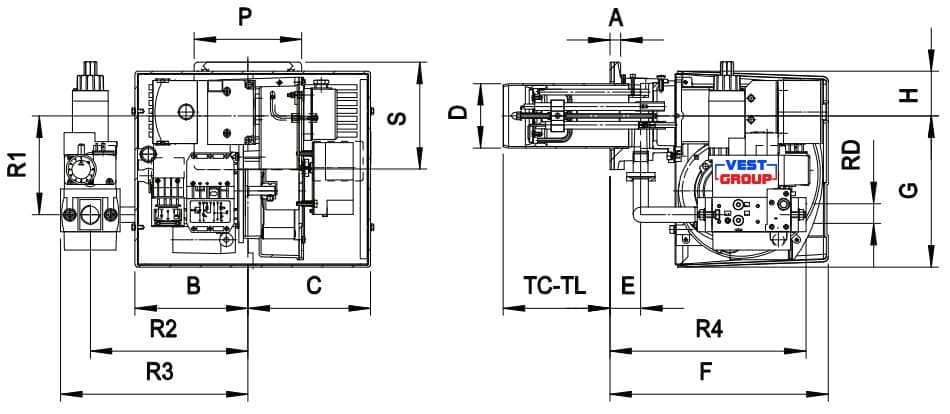

Габаритные и присоединительные размеры горелки FBR GAS X4/2 CE
| Модель рампы | A | B | C | D | E | F | G | H | P | S | TC | TL | R1 | R2 | R3 | R4 | RD | Вес рампы |
| D1"-S | 20 | 185 | 195 | 125 | 78 | 368 | 248 | 70 | 200 | 200 | 160 | 280 | 158 | 280 | 337 | 315 | Rp 1 | 6 кг |
| D1"1/4-S | 20 | 185 | 195 | 125 | 78 | 368 | 248 | 70 | 200 | 200 | 160 | 280 | 158 | 280 | 337 | 315 | Rp 1 1/4 | 6 кг |
| D1"1/2-S | 20 | 185 | 195 | 125 | 78 | 368 | 248 | 70 | 200 | 200 | 160 | 280 | 158 | 280 | 330 | 463 | Rp 1 1/2 | 9 кг |
| Основные параметры | ||
| Серия продукта | GAS X | |
| Максимальная мощность | 232 кВт | |
| Минимальная мощность | 64/116 кВт | |
| Вид горелки | газовая | |
| Вид топлива | газ | |
| Тип горелки | двухступенчатая | |
