Газовая двухступенчатая горелка FBR GAS X3/2 CE
Вам нужна надежная газовая горелка? Не смотрите дальше нашей двухступенчатой модели FBR GAS X3/2. Изготовлен с алюминиевым корпусом, вентилятором высокого давления и головкой сгорания, которая обеспечивает точную регулировку высокого давления, отличается эффективностью и огнестойкостью. Защитный кожух не только обеспечивает безопасность, но и сводит к минимуму шум. Его компактный дизайн и доступные компоненты упрощают настройку и обслуживание.
Доступен в версиях METHANE (природный газ) или G.P.L. (уточнять при заказе) по требованию специальные версии для городского газа, угольного газа или биогаза.
Двухступенчатая газовая горелка FBR GAS X3/2 CE состоит из:
- Литый под давлением алюминиевый корпус;
- Вентилятор высокого давления;
- Главка сгорания с регулировкой на высокую производительность и повышенную стабильность пламени, оснащена трубой для дутья из нержавеющей стали и стальным диском для пламени;
- Защитная крышка с шумопоглощающей пластиной;
- Фланец и изоляционная прокладка для крепления к котлу;
- Однофазное электропитание;
- Предохранительное реле давления воздуха для остановки горелки в случае неисправности или аномальной работы вентилятора;
- Газовая рампа с предохранительным и регулировочным клапаном;
- Ионизационный зонд для обнаружения пламени.

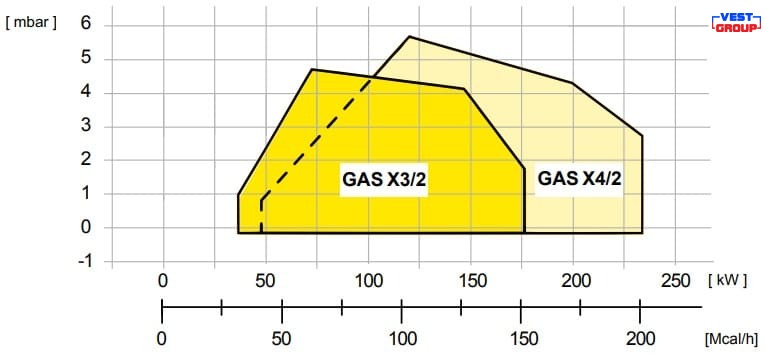

Диаграмма диапазона мощности горелки FBR GAS X3/2 CE
Технические характеристики горелки FBR GAS X3/2
| Параметр | Один. изм | Значение |
| Тепловая мощность min-max | Мкал/ч | 30/60-150 |
| Тепловая мощность min-max | кВт | 34.9/69.8-174 |
| Расход G20 (природный газ) min-max | нм3/год | 3.5/7-17.4 |
| Расход G31 (сжиженный природный газ) min-max | нм3/год | 1.3/2.7-6.5 |
| Max. температура воздуха для горения | °C | 60 |
| Минимальное давление газовой рампы D1"-S - G20/G31 | mbar | 14/31 |
| Минимальное давление газовой рампы D1"1/4-S - G20/G31 | mbar | 11/30 |
| Минимальное давление газовой рампы D1"1/2-S - G20/G31 | mbar | 10/28 |
| Максимальное давление на газовый клапан | mbar | 360 |
| Номинальная электрическая мощность | Вт | 200 |
| Двигатель вентилятора | Вт | 110 |
| Номинальное потребление тока двигателя | A | 0.77 |
| Источник питания | 1/N~230V-50Hz | |
| Степень электрической защиты | IP 40 | |
| Уровень шума min-max | дБ(A) | 66-69 |
| Вес | кг | 16 |
| Вес со стальной крышкой | кг | 19 |

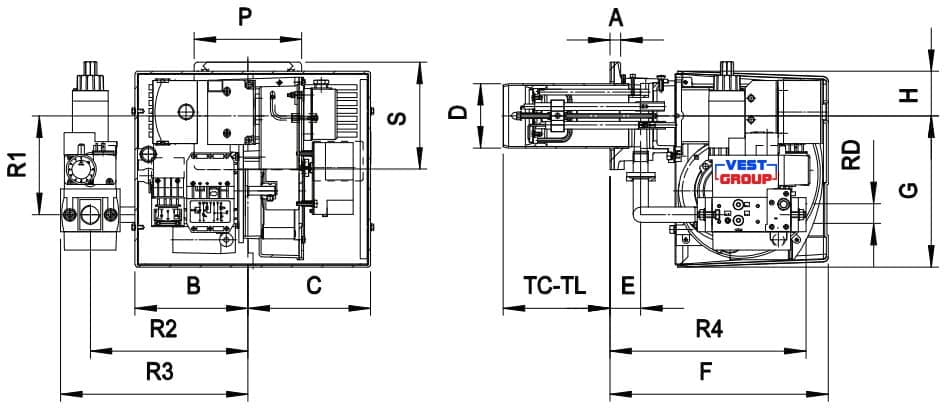

Габаритные и присоединительные размеры горелки FBR GAS X3/2 CE
| Модель рампы | A | B | C | D | E | F | G | H | P | S | TC | TL | R1 | R2 | R3 | R4 | RD | Вес рампы |
| D1"-S | 16 | 185 | 195 | 108 | 52 | 340 | 248 | 70 | 200 | 162 | 130 | 250 | 152 | 280 | 337 | 291 | Rp 1 | 6 кг |
| D1"1/4-S | 16 | 185 | 195 | 108 | 52 | 340 | 248 | 70 | 200 | 160 | 130 | 250 | 152 | 280 | 337 | 291 | Rp 1 1/4 | 6 кг |
| D1"1/2-S | 16 | 185 | 195 | 108 | 52 | 340 | 248 | 70 | 200 | 160 | 130 | 250 | 152 | 280 | 330 | 439 | Rp 1 1/2 | 9 кг |
| Основные параметры | ||
| Серия продукта | GAS X | |
| Максимальная мощность | 174 кВт | |
| Минимальная мощность | 34.9/69.8 кВт | |
| Вид горелки | газовая | |
| Вид топлива | газ | |
| Тип горелки | двухступенчатая | |
