Газовая двухступенчатая горелка FBR GAS P70/2 CE
Представляем нашу передовую двухступенчатую газовую горелку GAS P70/2 CE, заключенную в прочный алюминиевый корпус. Эта горелка, оснащенная вентилятором высокого давления с обратными лопастями и регулируемой головкой сгорания, гарантирует исключительную эффективность и стабильность пламени. Его компактный дизайн и обдуманное размещение компонентов обеспечивают легкий доступ для настройки и обслуживания. У вас есть возможность выбирать между METHANE (природным газом) и L.P.G. версии или спросите о специальных вариантах для городского газа, угольного газа или биогаза. Газовая рампа поступает полностью собранной, электрически подключенной и тщательно проверенной. Имеет двухступенчатый рабочий клапан с регулировкой расхода, предохранительным клапаном, реле минимального давления газа и стабилизатором давления газа. Кроме того, мы предоставляем набор фланцев и прокладок для легкой установки котла.
Двухступенчатая газовая горелка FBR GAS P70/2 EVO:
- Литый под давлением алюминиевый корпус;
- Вентилятор высокого давления;
- Главка сгорания с регулировкой на высокую производительность и повышенную стабильность пламени, оснащена трубой для дутья из нержавеющей стали и стальным диском для пламени;
- Защитная крышка с шумопоглощающей пластиной;
- Фланец и изоляционная прокладка для крепления к котлу;
- Предохранительное реле давления воздуха для остановки горелки в случае неисправности или аномальной работы вентилятора;
- Газовая рампа с предохранительным и регулировочным клапаном;
- Ионизационный зонд для обнаружения пламени.

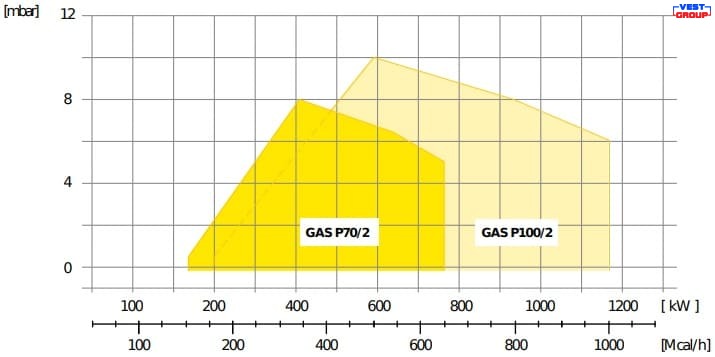

Диаграмма диапазона мощности горелки FBR GAS P70/2
Технические характеристики горелки FBR GAS P70/2
| Параметр | Один. изм | Значение |
| Тепловая мощность min-max | Мкал/ч | 116/350-650 |
| Тепловая мощность min-max | кВт | 135/407-756 |
| Расход G20 (природный газ) min-max | нм3/год | 13.5/41-76 |
| Расход G31 (сжиженный природный газ) min-max | нм3/год | 5.2/15.7-29.3 |
| Max. температура воздуха для горения | °C | 60 |
| Минимальное давление газовой рампы D1"-S - G20/G31 | mbar | 33/34 |
| Минимальное давление газовой рампы D1"1/4-S - G20/G31 | mbar | 24.5/24 |
| Минимальное давление газовой рампы D1"1/2-S - G20/G31 | mbar | 16/21.5 |
| Максимальное давление на газовый клапан | mbar | 360 |
| Номинальная электрическая мощность | кВт | 1.4 |
| Двигатель вентилятора | кВт | 1.1 |
| Номинальное потребление тока двигателя | A | 2.7 |
| Источник питания | 3~400В, 1/Ф~230В - 50Гц | |
| IP 40 | ||
| Уровень шума min-max | дБ (A) | 72-78 |
| Вес | кг | 47 |
| Горелки с длинной пламенной трубой ее вес | кг | 50 |

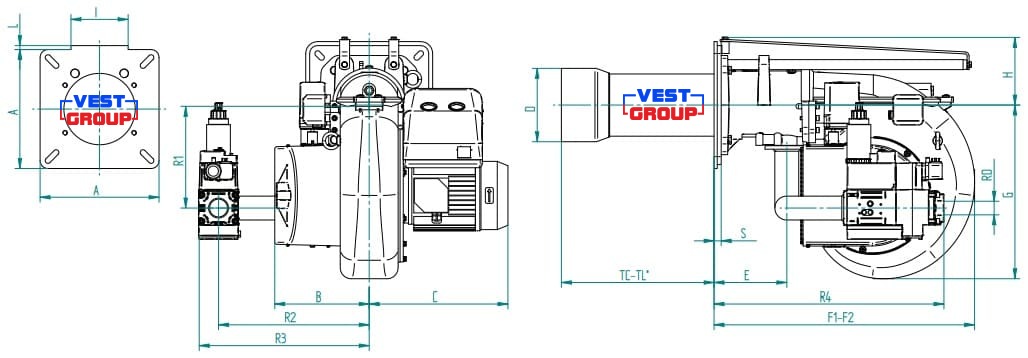

Габаритные и присоединительные размеры горелки FBR GAS P70/2
| Модель рампы | A | B | C | D | E | F1 | F2 | G | H | I | L | S | R1 | R2 | R3 | R4 | TC | TL | RD |
| D1"1/4-S | 300 | 188 | 276 | 175 | 168 | 660 | 1100 | 327 | 171 | 144 | 10 | 18 | 260 | 380 | 438 | 549 | 250 | 385 | Rp 1 1/4 |
| D1"1/2-S | 300 | 188 | 276 | 175 | 168 | 660 | 1100 | 327 | 171 | 144 | 10 | 18 | 260 | 380 | 430 | 564 | 250 | 385 | Rp 1 1/2 |
| D2"-S | 300 | 188 | 276 | 175 | 168 | 660 | 1100 | 327 | 171 | 144 | 10 | 18 | 260 | 380 | 430 | 564 | 250 | 385 | Rp 2 |
| Основные параметры | ||
| Серия продукта | GAS P | |
| Максимальная мощность | 756 кВт | |
| Минимальная мощность | 135/407 кВт | |
| Вид горелки | газовая | |
| Вид топлива | газ | |
| Тип горелки | двухступенчатая | |
