Газовая двухступенчатая горелка FBR GAS P100/2 CE
Раскройте потенциал нашей двухступенчатой газовой горелки GAS P100/2 CE, заключенной в прочный алюминиевый корпус. Благодаря вентилятору высокого давления с обратными лопастями и регулируемой головкой сгорания эта горелка обеспечивает превосходную эффективность и стабильность пламени. Его компактный дизайн и хорошо организованные компоненты обеспечивают легкий доступ к настройке и обслуживанию. Вы можете выбрать между METHANE (природный газ) и LPG. версии или спросите об индивидуальных решениях для городского газа, угольного газа или биогаза. Полностью собранная газовая рампа поставляется с электрическими соединениями и тщательным тестированием, включая рабочий двухступенчатый клапан с регулировкой потока, предохранительный клапан, реле минимального давления газа и стабилизатор давления газа. Для упрощения монтажа мы предоставляем набор фланцев и прокладок для котла.
Двухступенчатая газовая горелка FBR GAS P100/2:
- Литый под давлением алюминиевый корпус;
- Вентилятор высокого давления;
- Главка сгорания с регулировкой на высокую производительность и повышенную стабильность пламени, оснащена трубой для дутья из нержавеющей стали и стальным диском для пламени;
- Защитная крышка с шумопоглощающей пластиной;
- Фланец и изоляционная прокладка для крепления к котлу;
- Предохранительное реле давления воздуха для остановки горелки в случае неисправности или аномальной работы вентилятора;
- Газовая рампа с предохранительным и регулировочным клапаном;
- Ионизационный зонд для обнаружения пламени.

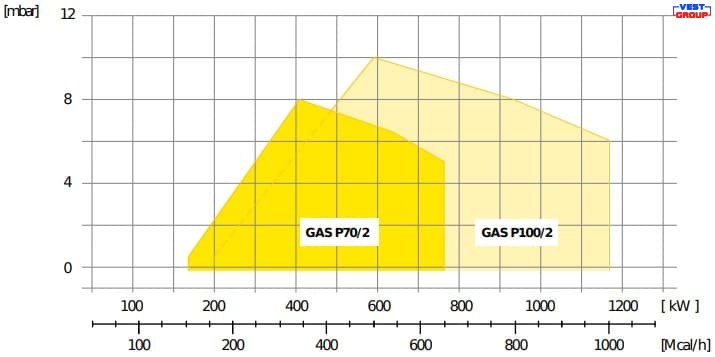

Диаграмма диапазона мощности горелки FBR GAS P100/2
Технические характеристики горелки FBR GAS P100/2
| Параметр | Один. изм | Значение |
| Тепловая мощность min-max | Мкал/ч | 172/500-1000 |
| Тепловая мощность min-max | кВт | 200/581-1163 |
| Расход G20 (природный газ) min-max | нм3/год | 20/58.4-117 |
| Расход G31 (сжиженный природный газ) min-max | нм3/год | 7.8/22.6-45.2 |
| Max. температура воздуха для горения | °C | 60 |
| Минимальное давление газовой рампы D1"1/4-S - G20/G31 | mbar | 85/52 |
| Минимальное давление газовой рампы D1"1/2-S - G20/G31 | mbar | 37/29 |
| Минимальное давление газовой рампы D2"-S - G20/G31 | mbar | 32/25 |
| Максимальное давление на газовый клапан | mbar | 360 |
| Номинальная электрическая мощность | кВт | 2.7 |
| Двигатель вентилятора | кВт | 2.2 |
| Номинальное потребление тока двигателя | A | 5.4 |
| Источник питания | 3~400В, 1/Ф~230В - 50Гц | |
| Степень электрозащиты | IP 40 | |
| Уровень шума min-max | дБ (A) | 81-82 |
| Вес | кг | 65 |
| Вес с длинной пламенной трубой | кг | 68 |

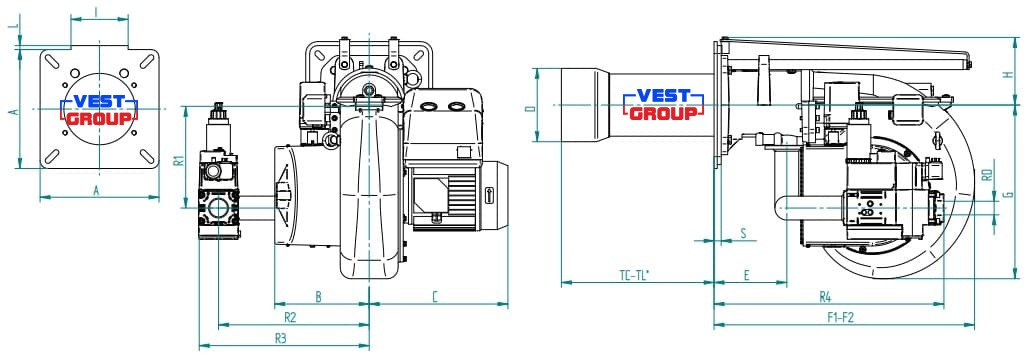

Габаритные и присоединительные размеры горелки FBR GAS P100/2
| Модель рампы | A | B | C | D | E | F1 | F2 | G | H | I | L | S | R1 | R2 | R3 | R4 | TC | TL | RD |
| D1"1/4-S | 300 | 238 | 350 | 185 | 184 | 660 | 1160 | 438 | 173 | 0 | 0 | 18 | 260 | 380 | 438 | 549 | 250 | 385 | Rp 1 1/4 |
| D1"1/2-S | 300 | 238 | 350 | 185 | 184 | 660 | 1160 | 438 | 173 | 0 | 0 | 18 | 260 | 380 | 430 | 564 | 250 | 385 | Rp 1 1/2 |
| D2"-S | 300 | 238 | 350 | 185 | 184 | 660 | 1160 | 438 | 173 | 0 | 0 | 18 | 260 | 380 | 430 | 564 | 250 | 385 | Rp 2 |
| Основные параметры | ||
| Серия продукта | GAS P | |
| Максимальная мощность | 1163 кВт | |
| Минимальная мощность | 200/581 кВт | |
| Вид горелки | газовая | |
| Вид топлива | газ | |
| Тип горелки | двухступенчатая | |
