Фильтр газа резьбовой Madas FM DN 50
Фильтр газовый madas серии FM DN 2" предназначен для очистки не агрессивных сухих газов от механических примесей, окалины, металлической стружки и других твердых частиц. Применение фильтров позволяет повысить надежность и долговечность предохранительно-запорной арматуры за счет уменьшения износа поверхностей, контактирующих с потоком газа.
Газовый фильтр FM DN 2" имеет сменный фильтрующий элемент из моющегося синтетического материала, который полностью извлекается для чистки или замены. Легкое извлечение фильтрующего элемента обеспечивается специальным уплотнительным кольцом.
Фильтр Madas FM DN 2" обычно устанавливается после регулирующих и отсекающих клапанов. Он должен быть установлен так, чтобы стрелка на корпусе фильтра газа указывала в сторону потребителя. Положение в пространстве произвольное.
Фильтр газа Madas FM DN50 имеет отводной вентиль для измерения давления газа в системе.
Фильтр FM DN50 может устанавливаться в любом положении - горизонтально, вертикально, наклонно.
Технические характеристики газового фильтра MADAS FM DN50:
| Параметр | Значение |
| Рабочая среда | не агрессивные сухие газы (природный газ, метан, сжиженный газ, воздух и др.) |
| Присоединение | муфтовое (DN50) |
| Температура окружающей среды | – 40 ° +70 °С |
| Максимальное рабочее давление | 2 бар, или 6 бар |
| Степень очистки | ≤ 50 мкм |
| Клас фильтрации | G2 (Согласно нормам EN779) |

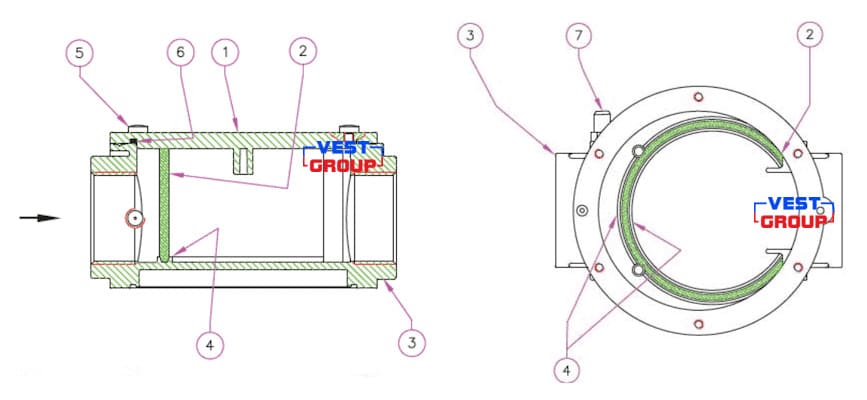

Конструкция газового фильтра для природного газа MADAS FM DN 50
| 1 – крышка; 2 – фильтрующий элемент; 3 – корпус; 4 – направляющая; 5 – фиксирующие винты; 6 – О-образная прокладка; 7 – штуцер для измерения давления. |

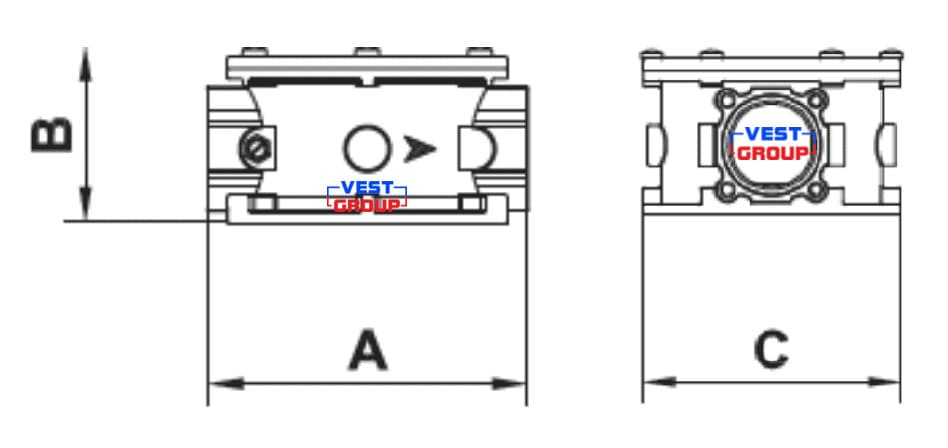

Габаритные и присоединительные размеры газового фильтра MADAS FM DN50
| Модель | Присоединение, мм | Pmax, бар | А | B | С | Площадь поверхности фильтрации (мм²) |
| FM | DN 50 | 2 / 6 | 160 | 113 | 140 | 26770 |
| Основные параметры | ||
| Серия продукта | FM | |
| Диаметр подключения | DN 50 | |
| Подключение | резьбовой | |
| Робочее давление | до 6 бар | |
