Фильтр газа резьбовой Madas FM DN 40
Фильтр газовый madas серии FM DN 1 1/2" предназначен для очистки не агрессивных сухих газов от механических примесей, окалины, металлической стружки и других твердых частиц. Применение фильтров позволяет повысить надежность и долговечность предохранительно-запорной арматуры за счет уменьшения износа поверхностей, контактирующих с потоком газа.
Газовый фильтр FM DN 1 1/2" имеет сменный фильтрующий элемент из моющегося синтетического материала, который полностью извлекается для чистки или замены. Легкое извлечение фильтрующего элемента обеспечивается специальным уплотнительным кольцом.
Фильтр Madas FM DN 1 1/2" обычно устанавливается после регулирующих и отсекающих клапанов. Он должен быть установлен так, чтобы стрелка на корпусе фильтра газа указывала в сторону потребителя. Положение в пространстве произвольное.
Фильтр газа Madas FM DN40 имеет отводной вентиль для измерения давления газа в системе.
Фильтр FM DN40 может устанавливаться в любом положении - горизонтально, вертикально, наклонно.
Технические характеристики газового фильтра MADAS FM DN40:
| Параметр | Значение |
| Рабочая среда | не агрессивные сухие газы (природный газ, метан, сжиженный газ, воздух и др.) |
| Присоединение | муфтовое (DN40) |
| Температура окружающей среды | – 40 ° +70 °С |
| Максимальное рабочее давление | 2 бар, или 6 бар |
| Степень очистки | ≤ 50 мкм |
| Клас фильтрации | G2 (Согласно нормам EN779) |

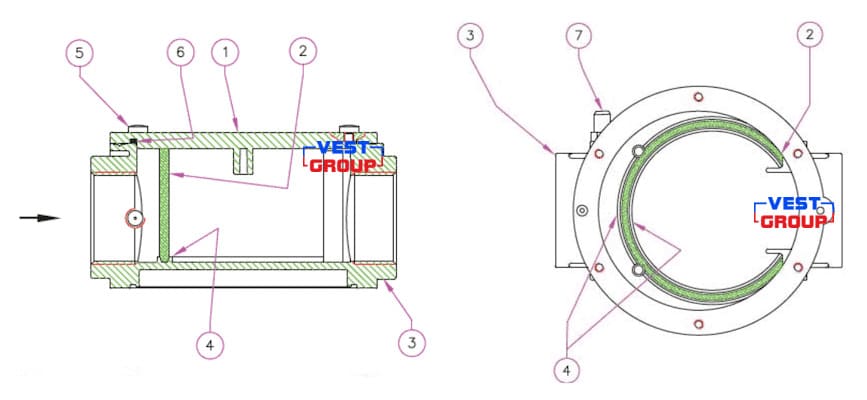

Конструкция газового фильтра для природного газа MADAS FM DN 40
| 1 – крышка; 2 – фильтрующий элемент; 3 – корпус; 4 – направляющая; 5 – фиксирующие винты; 6 – О-образная прокладка; 7 – штуцер для измерения давления. |

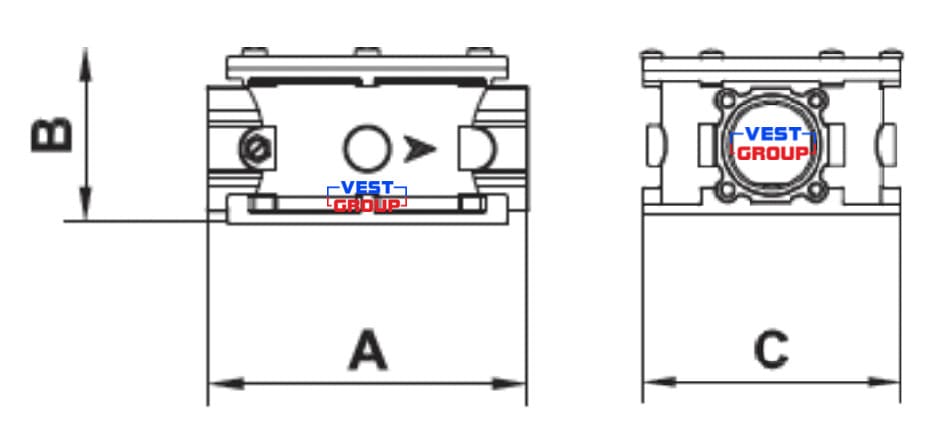

Габаритные и присоединительные размеры газового фильтра MADAS FM DN40
| Модель | Присоединение, мм | Pmax, бар | А | B | С | Площадь поверхности фильтрации (мм²) |
| FM | DN 40 | 2 / 6 | 160 | 87 | 140 | 19040 |
| Основные параметры | ||
| Серия продукта | FM | |
| Диаметр подключения | DN 40 | |
| Подключение | резьбовой | |
| Робочее давление | до 6 бар | |
