Фильтр газа фланцевый Madas FM DN 200
Фильтр газовый madas серии FM DN 200 предназначен для очистки не агрессивных сухих газов от механических примесей, окалины, металлической стружки и других твердых частиц. Применение фильтров позволяет повысить надежность и долговечность предохранительно-запорной арматуры за счет уменьшения износа поверхностей, контактирующих с потоком газа.
Газовый фильтр FM DN 200 имеет сменный фильтрующий элемент из моющегося синтетического материала, который полностью извлекается для чистки или замены. Легкое извлечение фильтрующего элемента обеспечивается специальным уплотнительным кольцом.
Фильтр Madas FM DN 200 обычно устанавливается после регулирующих и отсекающих клапанов. Он должен быть установлен так, чтобы стрелка на корпусе фильтра газа указывала в сторону потребителя. Положение в пространстве произвольное.
Фильтр газа Madas FM DN200 имеет отводной вентиль для измерения давления газа в системе.
Фильтр FM DN200 может устанавливаться в любом положении - горизонтально, вертикально, наклонно.
Технические характеристики газового фильтра MADAS FM DN200:
| Параметр | Значение |
| Рабочая среда | не агрессивные сухие газы (природный газ, метан, сжиженный газ, воздух и др.) |
| Присоединение | муфтовое (DN200) |
| Температура окружающей среды | – 40 ° +70 °С |
| Максимальное рабочее давление | 2 бар, или 6 бар |
| Степень очистки | ≤ 50 мкм |
| Клас фильтрации | G2 (Согласно нормам EN779) |

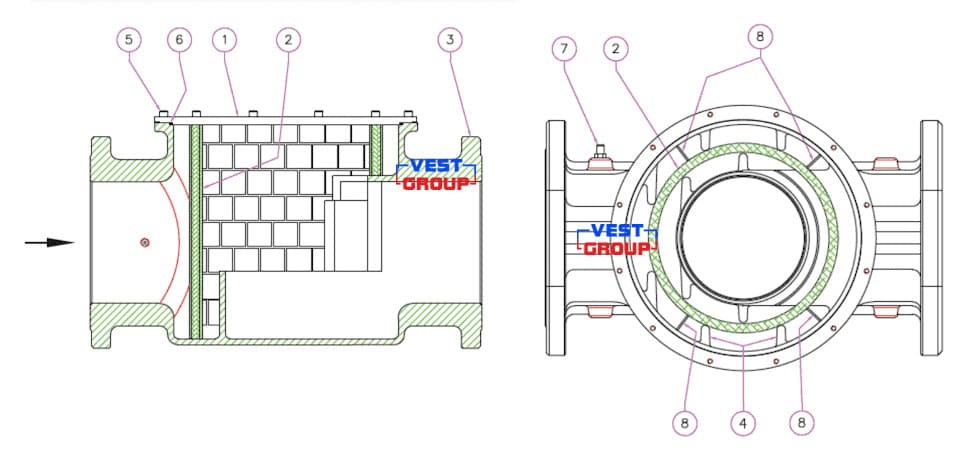

Конструкция газового фильтра для природного газа MADAS FM DN 200
| 1 – крышка; 2 – фильтрующий элемент; 3 – корпус; 4 – направляющая; 5 – фиксирующие винты; 6 – О-образная прокладка; 7 – штуцер для измерения давления; 8 – направляющая картриджа. |

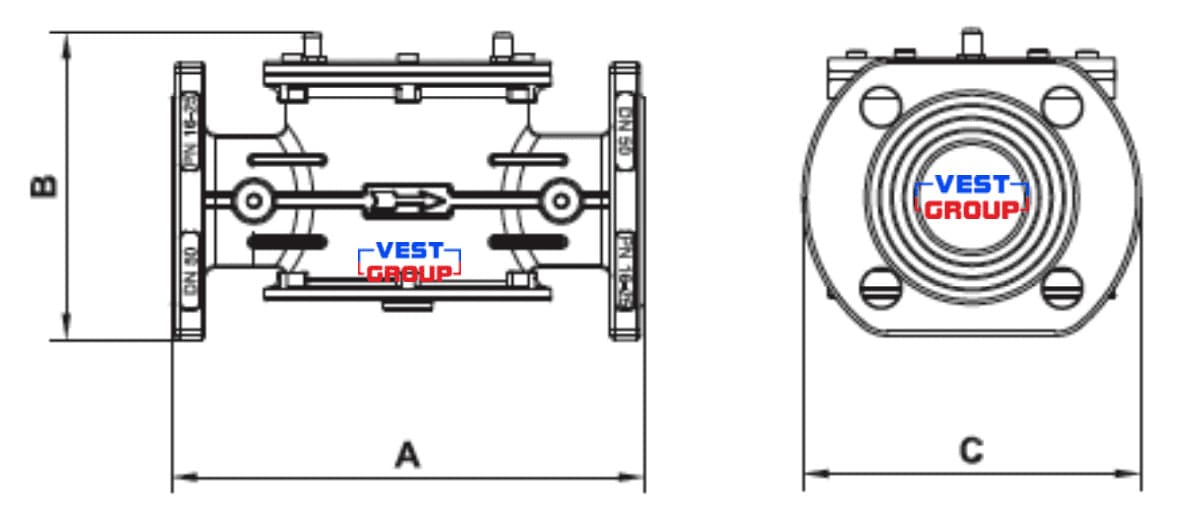

Габаритные и присоединительные размеры газового фильтра MADAS FM DN200
| Модель | Присоединение, мм | Pmax, бар | А | B | С | Площадь поверхности фильтрации (мм²) |
| FM | DN 200 | 2 / 6 | 600 | 382 | 450 | 201000 |
| Основные параметры | ||
| Серия продукта | FM | |
| Диаметр подключения | DN 200 | |
| Подключение | фланцевый | |
| Робочее давление | до 6 бар | |
