Фильтр газа фланцевый Madas FGM DN 50
Фильтр газовый madas серии FGM DN 50 предназначен для очистки не агрессивных сухих газов от механических примесей, окалины, металлической стружки и других твердых частиц. Применение фильтров позволяет повысить надежность и долговечность предохранительно-запорной арматуры за счет уменьшения износа поверхностей, контактирующих с потоком газа.
Газовый фильтр FGM DN 50 имеет сменный фильтрующий элемент из моющегося синтетического материала, который полностью извлекается для чистки или замены. Легкое извлечение фильтрующего элемента обеспечивается специальным уплотнительным кольцом.
Фильтр Madas FGM DN 50 обычно устанавливается после регулирующих и отсекающих клапанов. Он должен быть установлен так, чтобы стрелка на корпусе фильтра газа указывала в сторону потребителя. Положение в пространстве произвольное.
Фильтр газа Madas FGM DN50 имеет отводной вентиль для измерения давления газа в системе.
Фильтр FGM DN50 может устанавливаться в любом положении - горизонтально, вертикально, наклонно.
Технические характеристики газового фильтра MADAS FGM DN50:
| Параметр | Значение |
| Рабочая среда | не агрессивные сухие газы (природный газ, метан, сжиженный газ, воздух и др.) |
| Присоединение | муфтовое (DN50) |
| Температура окружающей среды | – 40 ° +70 °С |
| Максимальное рабочее давление | 2 бар, или 6 бар |
| Степень очистки | ≤ 50 мкм |
| Клас фильтрации | G2 (Согласно нормам EN779) |

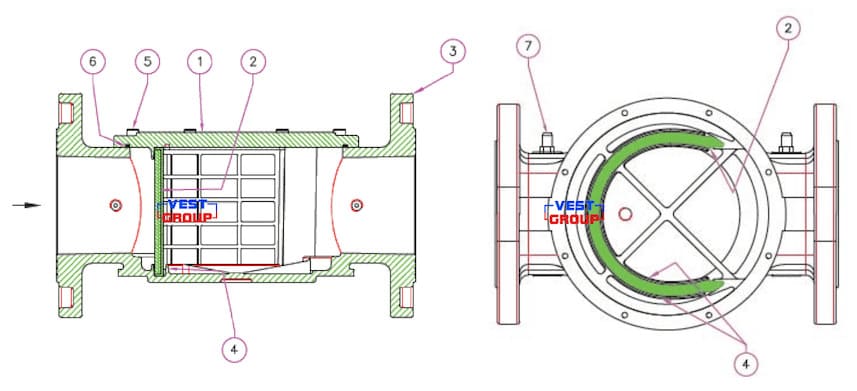

Конструкция газового фильтра для природного газа MADAS FGM DN 50
| 1 – крышка; 2 – фильтрующий элемент; 3 – корпус; 4 – направляющая; 5 – фиксирующие винты; 6 – О-образная прокладка; 7 – штуцер для измерения давления. |

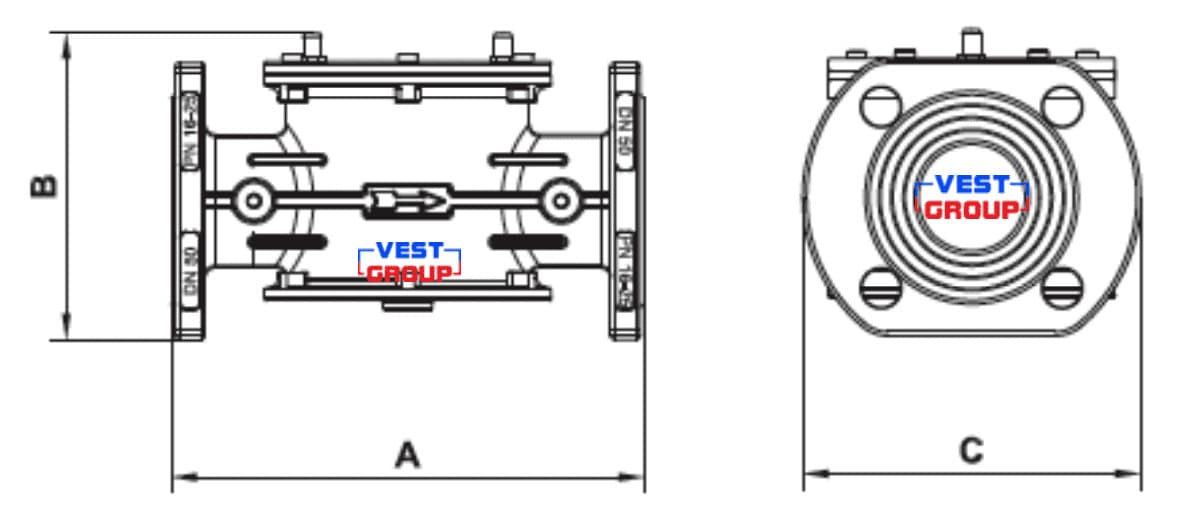

Габаритные и присоединительные размеры газового фильтра MADAS FGM DN50
| Модель | Присоединение, мм | Pmax, бар | А | B | С | Площадь поверхности фильтрации (мм²) |
| FGM | DN 50 | 2 / 6 | 230 | 152 | 165 | 10650 |
| Основные параметры | ||
| Серия продукта | FGM | |
| Диаметр подключения | DN 50 | |
| Подключение | фланцевый | |
| Робочее давление | до 6 бар | |
