Фильтр газа фланцевый Madas FGM DN 32
Фильтр газовый madas серии FGM DN 32 предназначен для очистки не агрессивных сухих газов от механических примесей, окалины, металлической стружки и других твердых частиц. Применение фильтров позволяет повысить надежность и долговечность предохранительно-запорной арматуры за счет уменьшения износа поверхностей, контактирующих с потоком газа.
Газовый фильтр FGM DN 32 имеет сменный фильтрующий элемент из моющегося синтетического материала, который полностью извлекается для чистки или замены. Легкое извлечение фильтрующего элемента обеспечивается специальным уплотнительным кольцом.
Фильтр Madas FGM DN 32 обычно устанавливается после регулирующих и отсекающих клапанов. Он должен быть установлен так, чтобы стрелка на корпусе фильтра газа указывала в сторону потребителя. Положение в пространстве произвольное.
Фильтр газа Madas FGM DN32 имеет отводной вентиль для измерения давления газа в системе.
Фильтр FGM DN32 может устанавливаться в любом положении - горизонтально, вертикально, наклонно.
Технические характеристики газового фильтра MADAS FGM DN32:
| Параметр | Значение |
| Рабочая среда | не агрессивные сухие газы (природный газ, метан, сжиженный газ, воздух и др.) |
| Присоединение | муфтовое (DN32) |
| Температура окружающей среды | – 40 ° +70 °С |
| Максимальное рабочее давление | 2 бар, или 6 бар |
| Степень очистки | ≤ 50 мкм |
| Клас фильтрации | G2 (Согласно нормам EN779) |

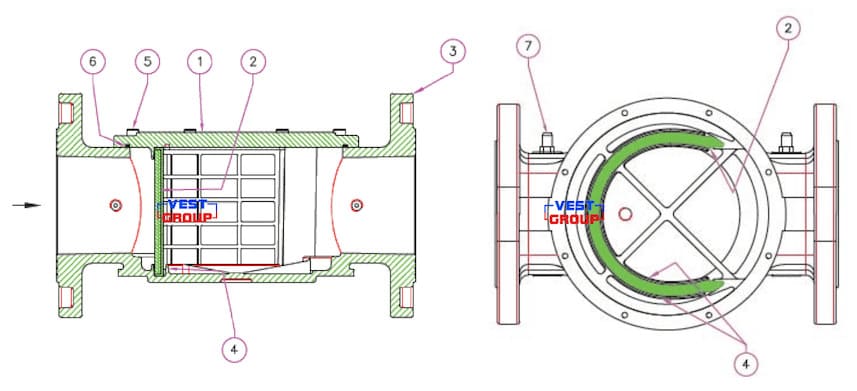

Конструкция газового фильтра для природного газа MADAS FGM DN 32
| 1 – крышка; 2 – фильтрующий элемент; 3 – корпус; 4 – направляющая; 5 – фиксирующие винты; 6 – О-образная прокладка; 7 – штуцер для измерения давления. |

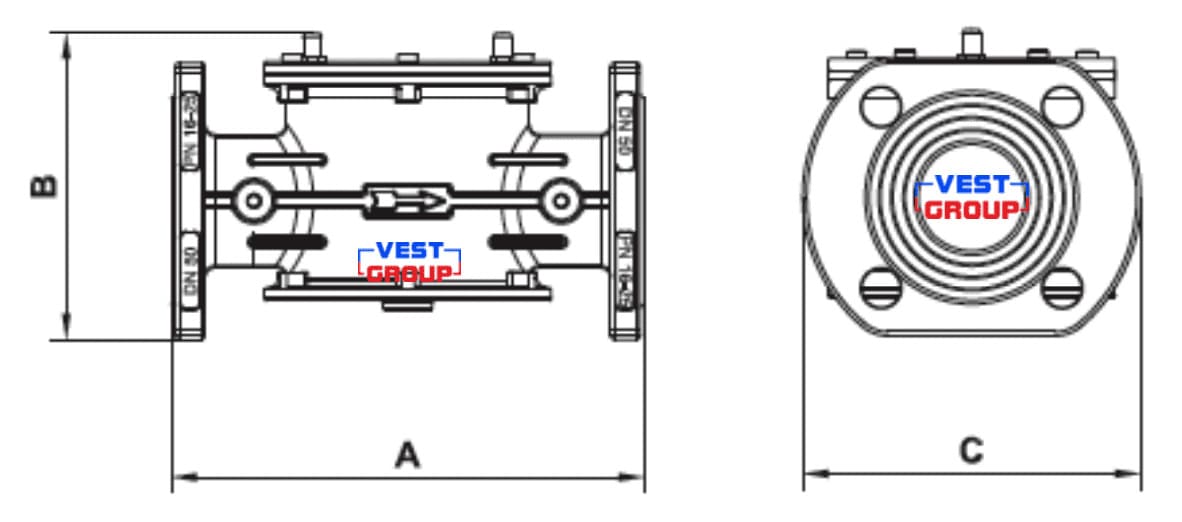

Габаритные и присоединительные размеры газового фильтра MADAS FGM DN32
| Модель | Присоединение, мм | Pmax, бар | А | B | С | Площадь поверхности фильтрации (мм²) |
| FGM | DN 32 | 2 / 6 | 230 | 152 | 165 | 10650 |
| Основные параметры | ||
| Серия продукта | FGM | |
| Диаметр подключения | DN 32 | |
| Подключение | фланцевый | |
| Робочее давление | до 6 бар | |
