Клапан газовый электромагнитный нормально-закрытый резьбовой Madas M16/RMC N.C. DN25 (компакт)
Клапан электромагнитный газовый Madas M16/RMC N.C. DN25 двухпозиционный с ручным взводом затвора предназначен для управления потоками газа (природный газ, сжиженный газ, воздух, окись углерода и др.сухие газы) в качестве запорно-регулирующего оборудования и органов безопасности.
Принцип действия клапана M16/RMC N.C. DN 1" мм с ручным взводом затвора основан на автоматическом перекрытии потока природного газа при снятие напряжения с катушки. При наличие напряжения клапан открыт.
Указанный клапан является клапаном безопасности, поэтому повторная установка клапана в рабочее положение после автоматического срабатывания возможна только после устранения причин его срабатывания и взвода штока клапана вручную.
Газовый клапан типа M16/RMС NC (MADAS) – это нормально закрытый (NC) электромагнитный газовый клапан с ручным взводом. Клапан гарантирует прекращение подачи газа как при срабатывании сигнализатора загазованности помещения (метан, сжиженный газ, угарный газ и др.) и термостата безопасности, так и при прекращении подачи напряжения в сети. Клапан этого типа имеет двойную безопасность, ведь могут быть взведены (открыты) только в том случае, когда есть напряжение в сети и сигнализатор утечки газа не подает сигналы опасности.
Технические характеристики электромагнитного клапана MADAS M16/RMC N.C. DN 1":
- Рабочая среда: не агрессивные сухие газы (природный газ, метан, сжиженный газ, воздух и др.)
- Присоединение:
- муфтовое (DN25),
- Температура окружающей среды: – 20 ° +60 °С
- Питание:
- 12V, 24V, 110V, 230V - переменного тока;
- 12V, 24V - постоянного тока
- Допустимые отклонения напряжения: -15% ... +10%
- Максимальное рабочее давление: 500 mbar или 6 bar
- Время закрытия: менее 1сек
- Степень защиты: IP 65

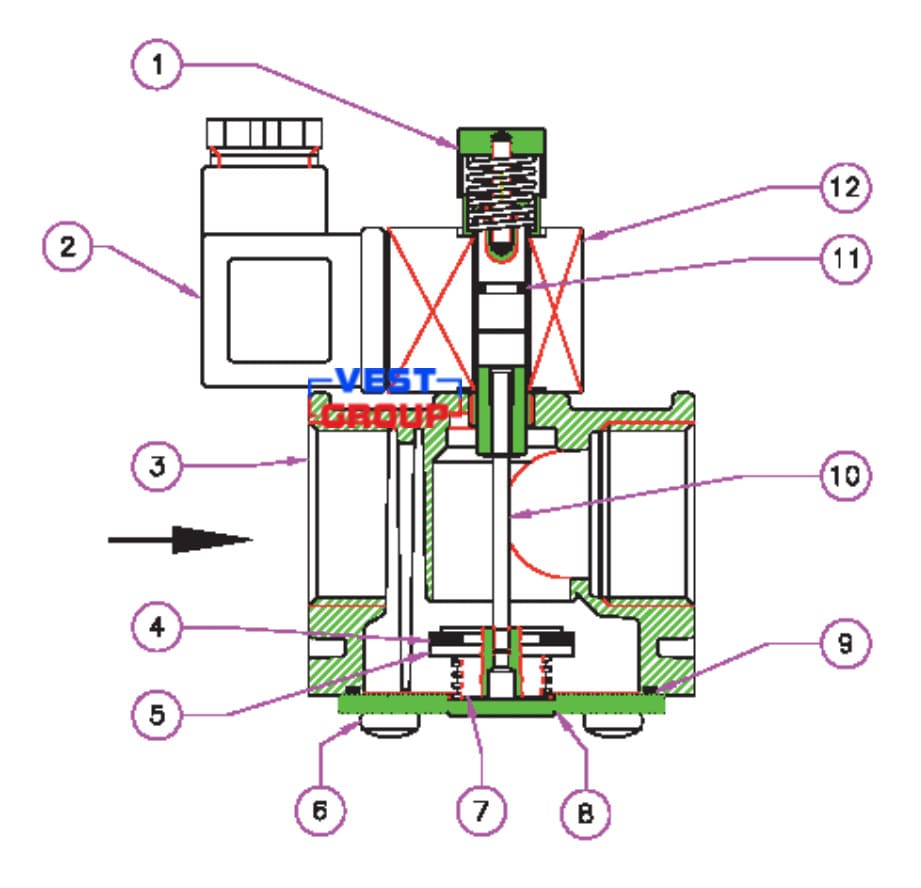

Устройство электромагнитного клапана для природного газа MADAS M16/RMC N.С. DN25
| 1.Кнопка ручного взвода; 2.Коннектор; 3.Корпус клапана; 4.Уплотнительное кольцо; 5.Затвор; 6.Фиксирующие винты; 7.Пружина; 8.Нижняя крышка; 9.О-образное уплотнительное кольцо; 10.Центральный шток; 11.Уплотнительное кольцо; 12.Электромагнитная катушка. |
Габаритные размеры электромагнитного газового клапана MADAS M16/RMC N.С. DN25
| Присоединение, мм | А | В | С | |
| 500 mbar | 6 bar | |||
| DN 25 | 70 | 112 | 112 | 70 |
| Основные параметры | ||
| Серия продукта | M16/RMC N.C. | |
| Тип клапана | нормально-закрытый | |
| Взвод затвора | ручной | |
| Диаметр подключения | DN 25 | |
| Подключение | резьбовой | |
| Робочее давление | до 6 бар | |
