Электромагнитный газовый клапан Madas M16/RM N.A. DN80

Клапан газовый электромагнитный нормально-открытый фланцевый Madas M16/RM N.A. DN80

Клапаны типа M16/RM N.A. DN 80 Мадас- это нормально открытый (НО) импульсный клапан с ручным взводом, который обеспечивает открытие клапана. Подача напряжения на обмотку отпускает пружину и ведет к срабатыванию запирающего механизма. Возврат клапана в исходное (открытое) положение осуществляется вручную, что позволяет выявить причины срабатывания детектора газа. В нормальном режиме эксплуатации клапан не потребляют электроэнергии и не подвержены износу.

Клапан электромагнитный газовый Madas M16/RM N.A. DN80 двухпозиционный с ручным взводом затвора предназначен для управления потоками газа (природный газ, сжиженный газ, воздух, окись углерода и др.сухие газы) в качестве запорно-регулирующего оборудования и органов безопасности. Принцип действия клапана M16/RM N.A. DN 80 с ручным взводом затвора основан на автоматическом перекрытии потока природного газа при поступлении напряжения на катушку (электромагнит) клапана. При наличие напряжения клапан закрыт. Указанный клапан является клапаном безопасности, поэтому повторная установка клапана в рабочее положение после автоматического срабатывания возможна только после устранения причин его срабатывания и взвода штока клапана вручную.

Технические данные электромагнитного клапана MADAS M16/RM N.A. DN80:

1. Рабочая среда: не агрессивные сухие газы (природный газ, метан, сжиженный газ, воздух и др.)
2. Присоединение:
   • фланцевое (DN80),
   • Температура окружающей среды: – 20 ° +60 °С
3. Питание:
   • 12V, 24V, 110V, 230V - переменного тока;
   • 12V, 24V - постоянного тока
4. Допустимые отклонения напряжения: -15% ... +10%
5. Максимальное рабочее давление: 500 mbar или 6 bar
6. Время закрытия: менее 1сек
7. Степень защиты: IP 65

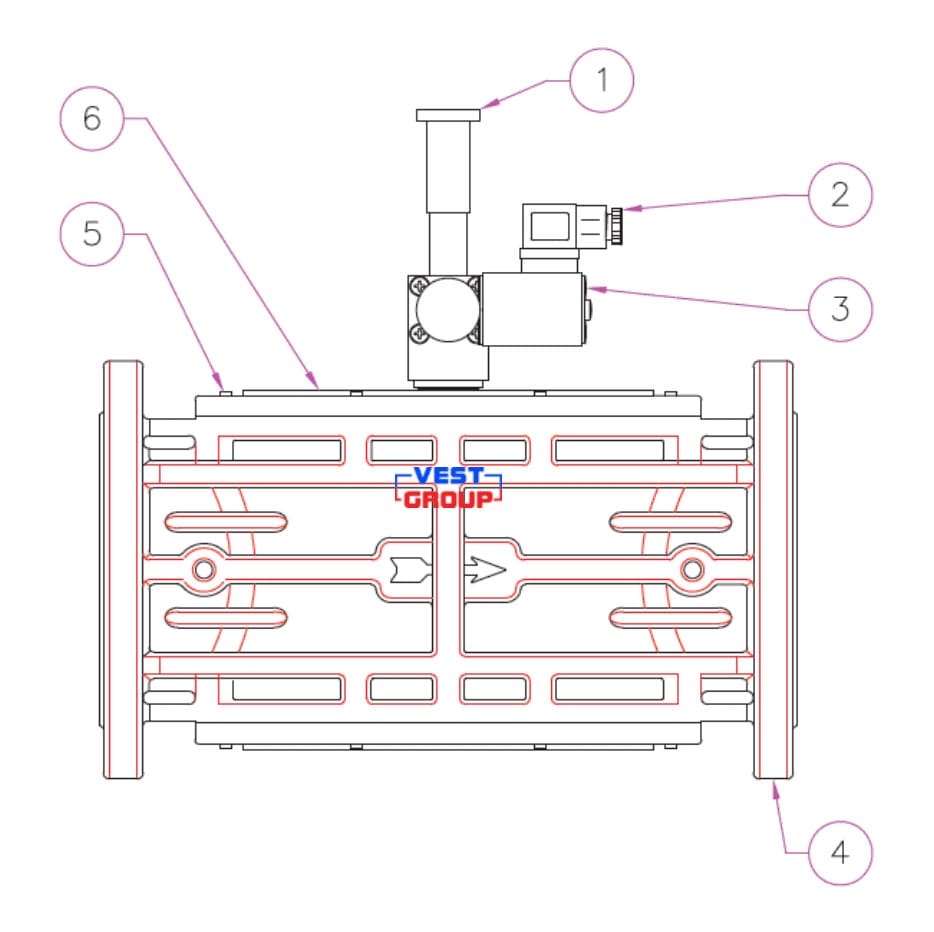

Устройство газового клапана для природного газа MADAS M16/RM N.A. DN80

Габаритные размеры электромагнитного газового клапана MADAS M16/RM N.A. DN80
