Клапан газовый электромагнитный нормально-закрытый автоматический фланцевый Madas EVС/NC DN80
Клапаны электромагнитные для газа Madas EVС/NC DN80 снабжены энергосберегающим устройством, позволяющим существенно снизить потребление электроэнергии. Таким образом, в сравнении с аналогичной продукцией других производителей потребление электроэнергии ниже на 50-60%.
Клапаны могут быть снабжены индикатором положения открыто/закрыто (концевой выключатель).
Клапан электромагнитный газовый Madas EVС/NC DN80 двухпозиционные с автоматическим взводом затвора предназначены для управления потоками газа (природный газ, сжиженный газ, воздух, окись углерода и др.сухие газы) в качестве запорно-регулирующих органов и органов безопасности.
Принцип действия клапанов EVС/NC DN80 с автоматическим взводом затвора основан на автоматическом перекрытии потока природного газа при отсутствие напряжения на катушке (электромагнит) клапана. При наличие напряжения клапан открыт.
Клапаны предназначены для использования в системах дистанционного управления газагорелочных устройств паровых и водогрейных котлов, теплогенераторов, бытовых отопительных установок и технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности.
Клапаны могут управляться детекторами загазованности, датчиками давления, термостатами и т.д.
Технические характеристики электромагнитного клапана MADAS EVС/NC DN80:
- Рабочая среда: не агрессивные сухие газы (природный газ, метан, сжиженный газ, воздух и др.)
- Присоединение:
- фланцевое (DN80),
- Температура окружающей среды: – 30 ° +60 °С
- Питание:
- 24V, 110V, 230V - переменного тока;
- 24V - постоянного тока
- Допустимые отклонения напряжения: -15% ... +10%
- Максимальное рабочее давление: 0,5 bar, 1 bar, 3 bar
- Время закрытия: менее 1сек
- Степень защиты: IP 65

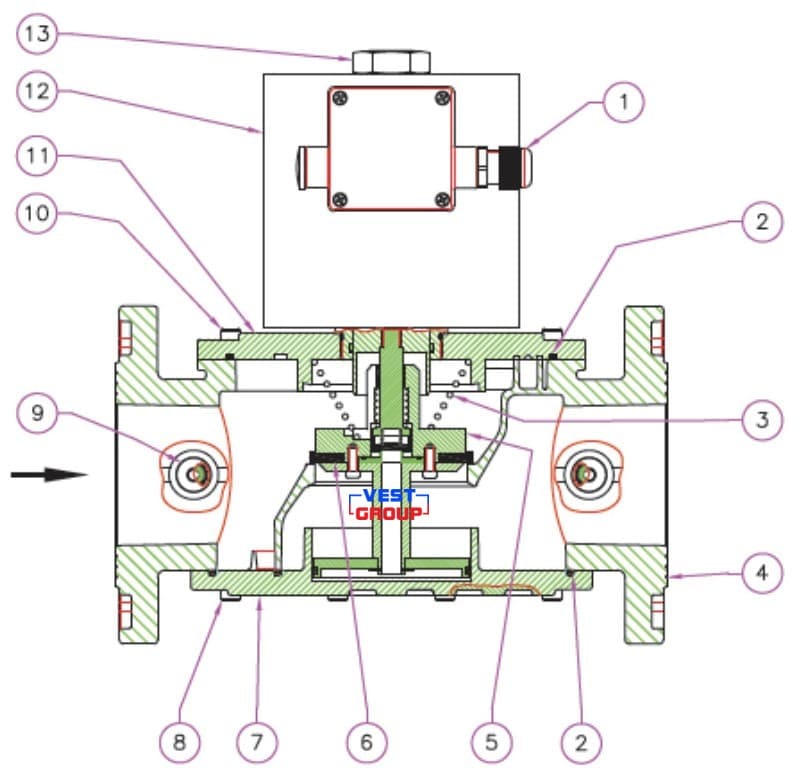

Устройство электромагнитного клапана для природного газа MADAS EVC NC DN80
| 1 – коннектор; 2 – О-образная прокладка крышки; 3 – пружина; 4 – корпус; 5 – затвор; 6 – уплотнительное кольцо; 7 – нижняя крышка (для моделей EVF); 8 – фиксирующие винты нижней крышки; 9 – заглушка G ¼; 10 – фиксирующие винты верхней; 11 – верхняя крышка; 12 – электромагнитная катушка; 13 – фиксирующая гайка; 14 – винт регулятора расхода. |

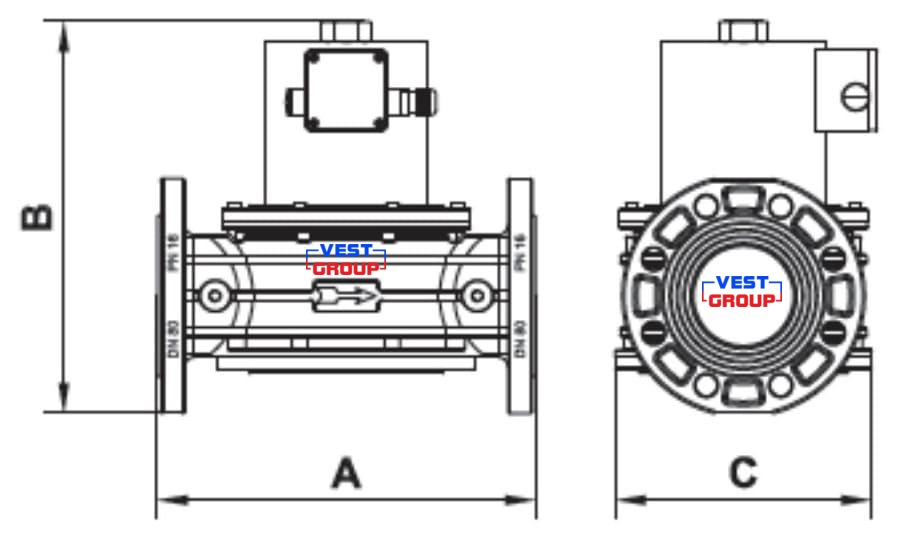

Габаритные размеры электромагнитного газового клапана MADAS EVC NC DN80
| Тип | Присоединение, мм | Pmax, бар | А | В | С | |
| EV | EVF | |||||
| EVC | DN 80 | 0,5 - 1 - 3 | 310 | 320 | 320 | 211 |
| Основные параметры | ||
| Серия продукта | EVС N.C. | |
| Тип клапана | нормально-закрытый | |
| Взвод затвора | автоматический | |
| Диаметр подключения | DN 80 | |
| Подключение | фланцевый | |
| Робочее давление | до 3 бар | |
