Клапан газовый электромагнитный нормально-закрытый автоматический резьбовой Madas EVP/NC DN50
Клапаны электромагнитные для газа Madas EVP/NC DN 2" снабжены энергосберегающим устройством, позволяющим существенно снизить потребление электроэнергии. Таким образом, в сравнении с аналогичной продукцией других производителей потребление электроэнергии ниже на 50-60%.
Клапаны могут быть снабжены индикатором положения открыто/закрыто (концевой выключатель).
Клапан электромагнитный газовый Madas EVP/NC DN 2" двухпозиционные с автоматическим взводом затвора предназначены для управления потоками газа (природный газ, сжиженный газ, воздух, окись углерода и др.сухие газы) в качестве запорно-регулирующих органов и органов безопасности.
Принцип действия клапанов EVP/NC DN 2" с автоматическим взводом затвора основан на автоматическом перекрытии потока природного газа при отсутствие напряжения на катушке (электромагнит) клапана. При наличие напряжения клапан открыт.
Клапаны предназначены для использования в системах дистанционного управления газагорелочных устройств паровых и водогрейных котлов, теплогенераторов, бытовых отопительных установок и технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности.
Клапаны могут управляться детекторами загазованности, датчиками давления, термостатами и т.д.
Технические характеристики электромагнитного клапана MADAS EVP/NC DN 2":
- Рабочая среда: не агрессивные сухие газы (природный газ, метан, сжиженный газ, воздух и др.)
- Присоединение:
- муфтовое (DN50),
- Температура окружающей среды: – 30 ° +60 °С
- Питание:
- 12V, 24V, 110V, 230V - переменного тока;
- 12V, 24V - постоянного тока
- Допустимые отклонения напряжения: -15% ... +10%
- Максимальное рабочее давление: 360 mbar
- Время закрытия: менее 1сек
- Степень защиты: IP 65

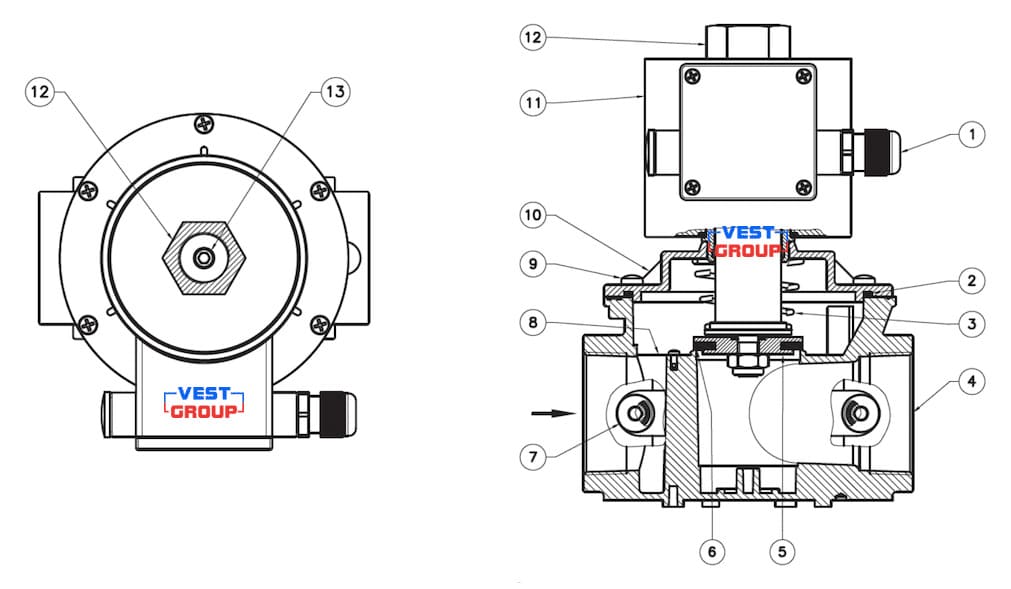

Устройство электромагнитного клапана для природного газа MADAS EVP/NC DN50
| 1 – коннектор; 2 – О-образная прокладка; 3 – пружина; 4 – корпус; 5 – затвор; 6 – уплотнительное кольцо; 7 – заглушка G ¼; 8 – фильтр; 9 – фиксирующие винты крышки; 10 – крышка; 11 – электромагнитная катушка; 12 – фиксирующая гайка; 13 – винт регулятора расхода (для модели EVPF/NC). |

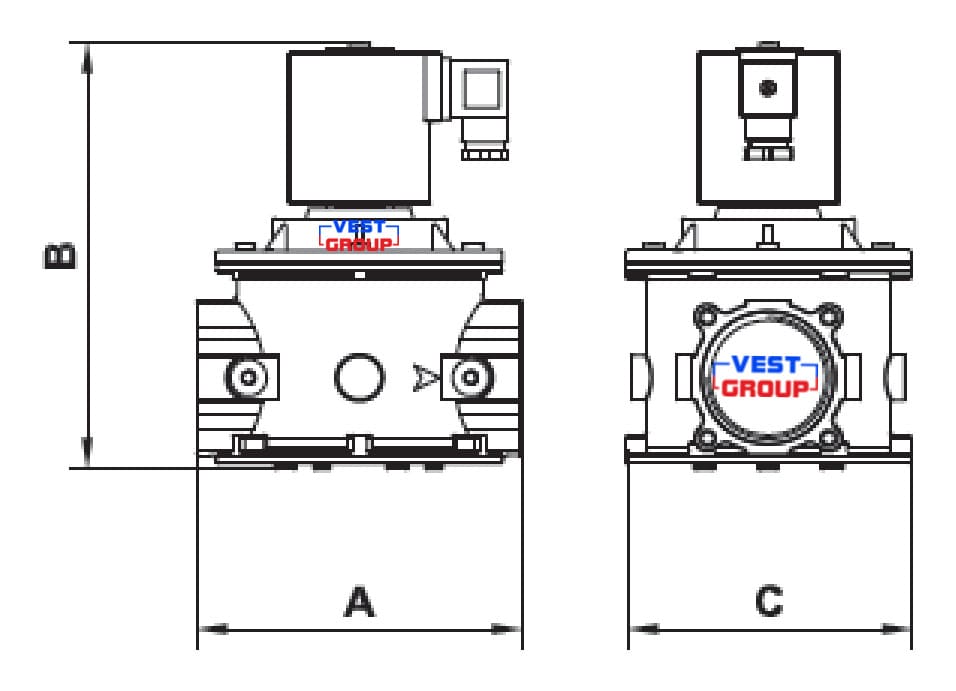

Габаритные размеры электромагнитного газового клапана MADAS EVP/NC DN50
| Тип | Присоединение, мм | Pmax, мбар | А | B | С |
| EVP/NC | DN 50 | 360 | 160 | 235 | 140 |
| Основные параметры | ||
| Серия продукта | EVP N.C. | |
| Тип клапана | нормально-закрытый | |
| Взвод затвора | автоматический | |
| Диаметр подключения | DN 50 | |
| Подключение | резьбовой | |
| Робочее давление | до 360 мбар | |
