Клапан газовый электромагнитный нормально-закрытый автоматический резьбовой Madas EVO/NC DN20
Клапан электромагнитный газовый Madas EVO/NC DN 3/4" двухпозиционные с автоматическим взводом затвора предназначены для управления потоками газа (природный газ, сжиженный газ, воздух, окись углерода и др.сухие газы) в качестве запорно-регулирующих органов и органов безопасности.
Принцип действия клапанов EVO/NC DN 3/4" с автоматическим взводом затвора основан на автоматическом перекрытии потока природного газа при отсутствие напряжения на катушке (электромагнит) клапана. При наличие напряжения клапан открыт.
Клапаны предназначены для использования в системах дистанционного управления газагорелочных устройств паровых и водогрейных котлов, теплогенераторов, бытовых отопительных установок и технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности.
Клапаны могут управляться детекторами загазованности, датчиками давления, термостатами и т.д.
Технические характеристики элктромагнитного клапана MADAS EVO/NC DN 3/4":
- Рабочая среда: не агрессивные сухие газы (природный газ, метан, сжиженный газ, воздух и др.)
- Присоединение:
- муфтовое (DN20),
- Температура окружающей среды: – 30 ° +60 °С
- Питание:
- 12V, 24V, 110V, 230V - переменного тока;
- 12V, 24V - постоянного тока
- Допустимые отклонения напряжения: -15% ... +10%
- Максимальное рабочее давление: 200 mbar
- Время закрытия: менее 1сек
- Степень защиты: IP 65

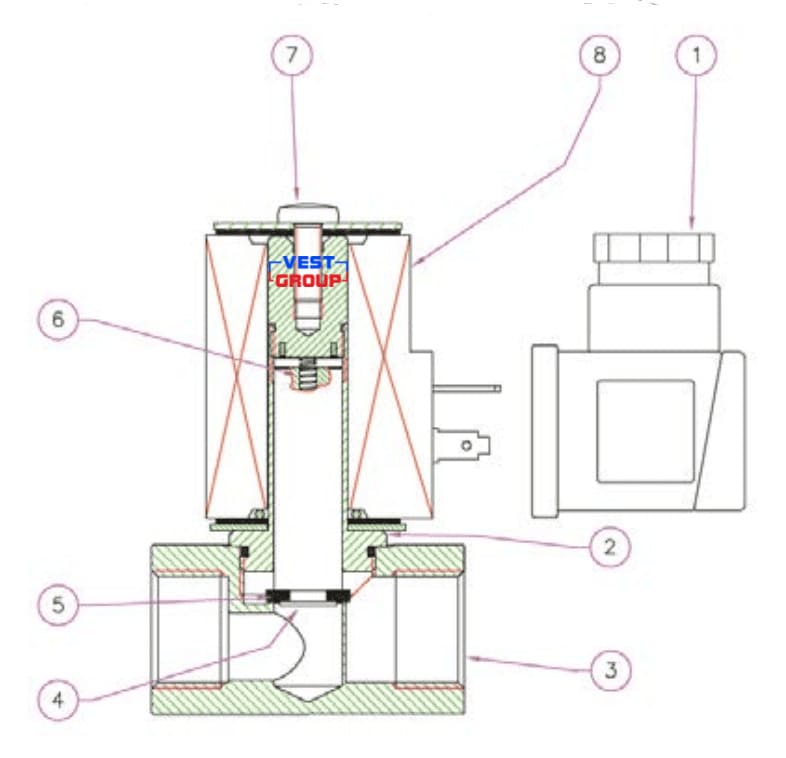

Устройство газового клапана для природного газа MADAS EVО/NC DN 20
| 1 – коннектор; 2 – арматурная трубка; 3 – корпус; 4 – плунжер; 5 – уплотняющая прокладка; 6 – пружина; 7 – фиксирующий винт; 8 – электромагнитная катушка; |
| Основные параметры | ||
| Серия продукта | EVO N.C. | |
| Тип клапана | нормально-закрытый | |
| Взвод затвора | автоматический | |
| Диаметр подключения | DN 20 | |
| Подключение | резьбовой | |
| Робочее давление | до 200 мбар | |
