Клапан газовый электромагнитный нормально-открытый автоматический резьбовой Madas EVA N.A. DN32
Клапан электромагнитный газовый Madas EVA/NA DN 1 1/4" двухпозиционные с автоматическим взводом затвора предназначены для управления потоками газа (природный газ, сжиженный газ, воздух, окись углерода и др.сухие газы) в качестве запорно-регулирующих органов и органов безопасности.
Принцип действия клапанов EVA/NA DN 1 1/4" с автоматическим взводом затвора основан на автоматическом перекрытии потока природного газа при подачи напряжения на катушку (электромагнит) клапана. При отсутствие напряжения клапан открыт.
Клапаны предназначены для использования в системах дистанционного управления газагорелочных устройств паровых и водогрейных котлов, теплогенераторов, бытовых отопительных установок и технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности.
Клапаны могут управляться детекторами загазованности, датчиками давления, термостатами и т.д.
Технические данные элктромагнитного клапана MADAS EVA/NA DN 32:
- Рабочая среда: не агрессивные сухие газы (природный газ, метан, сжиженный газ, воздух и др.)
- Присоединение:
- муфтовое,
- Температура окружающей среды: – 30 ° +60 °С
- Питание:
- 12V, 24V, 110V, 230V - переменного тока;
- 12V, 24V - постоянного тока
- Допустимые отклонения напряжения: -15% ... +10%
- Максимальное рабочее давление: 1 бар, 3 бар, 6 бар
- Время закрытия: менее 1сек
- Степень защиты: IP 65

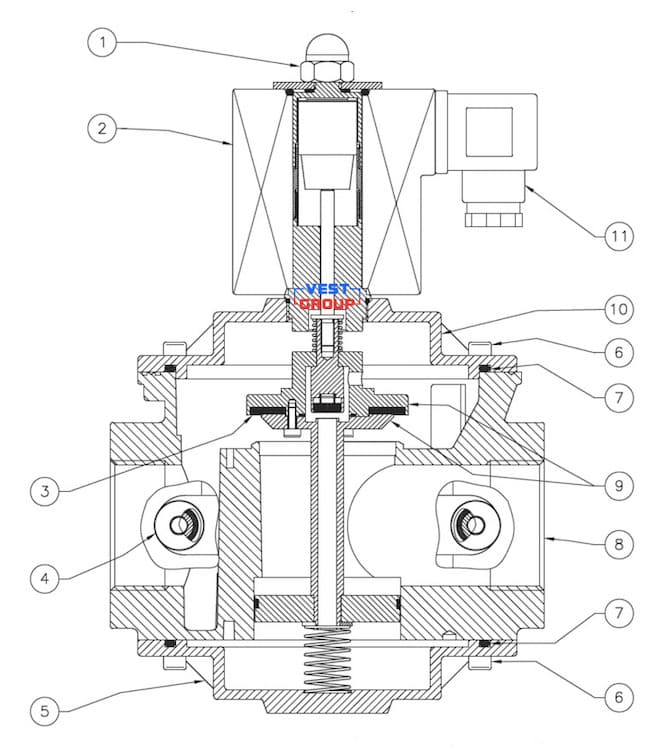

Устройство электромагнитного клапана для природного газа MADAS EVA NA DN 32
| 1 – фиксирующие винт/гайка; 2 – электромагнитная катушка (электромагнит); 3 – уплотняющая прокладка затвора; 4 – штуцер G ¼; 5 – нижняя крышка; 6 – винты крепления; 7 – О-образная прокладка; 8 – корпус; 9 – затвор; 10 – кришка; 11 – коннектор. |

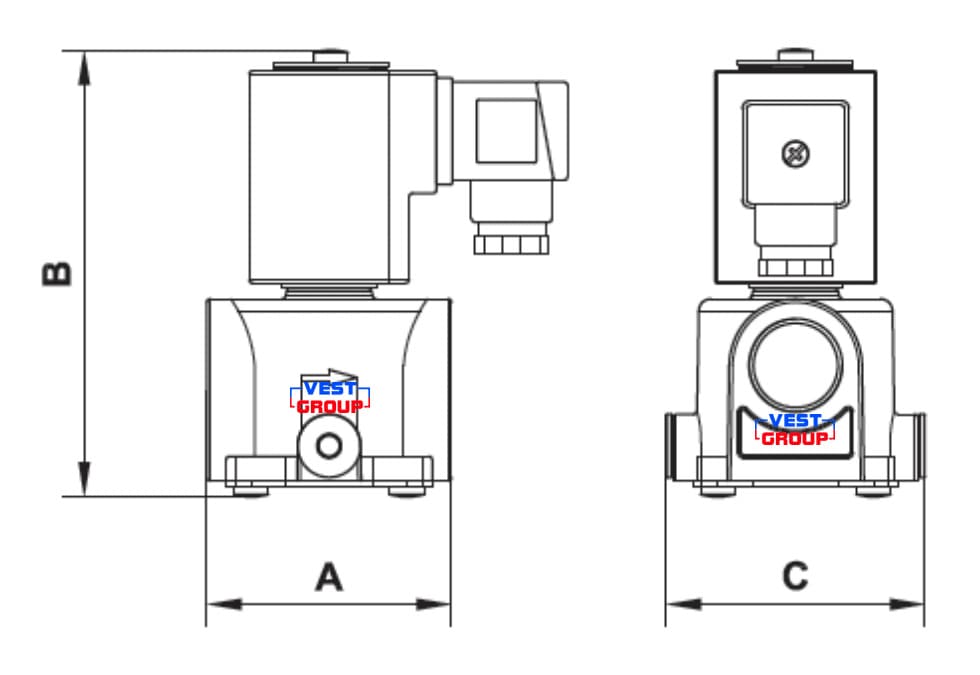

Габаритные и присоединительные размеры клапана MADAS EVA NA DN32
| Тип | Присоединение, мм | Pmax, бар | А | А | С |
| EVA | DN 32 | 1 - 3 - 6 | 160 | 250 | 140 |
| Основные параметры | ||
| Серия продукта | EVA N.A. | |
| Тип клапана | нормально-открытый | |
| Взвод затвора | автоматический | |
| Диаметр подключения | DN 32 | |
| Подключение | резьбовой | |
| Робочее давление | до 6 бар | |
