Клапан газовый электромагнитный нормально-закрытый автоматический резьбовой Madas EV DN15
Клапаны могут быть снабжены индикатором положения открыто/закрыто (концевой выключатель).
Клапан электромагнитный газовый Madas EV DN 1/2" двухпозиционные с автоматическим взводом затвора предназначены для управления потоками газа (природный газ, сжиженный газ, воздух, окись углерода и др.сухие газы) в качестве запорно-регулирующих органов и органов безопасности.
Принцип действия клапанов EV DN 1/2" с автоматическим взводом затвора основан на автоматическом перекрытии потока природного газа при отсутствие напряжения на катушке (электромагнит) клапана. При наличие напряжения клапан открыт.
Клапаны предназначены для использования в системах дистанционного управления газагорелочных устройств паровых и водогрейных котлов, теплогенераторов, бытовых отопительных установок и технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности.
Клапаны могут управляться детекторами загазованности, датчиками давления, термостатами и т.д.
Технические данные электромагнитного клапана MADAS EV DN 1/2":
- Рабочая среда: не агрессивные сухие газы (природный газ, метан, сжиженный газ, воздух и др.)
- Присоединение:
- муфтовое (DN15),
- Температура окружающей среды: – 30 ° +60 °С
- Питание:
- 12V, 24V, 110V, 230V - переменного тока;
- 12V, 24V - постоянного тока
- Допустимые отклонения напряжения: -15% ... +10%
- Максимальное рабочее давление: 1 бар, 3 бара, 6 бар
- Время закрытия: менее 1сек
- Степень защиты: IP 65

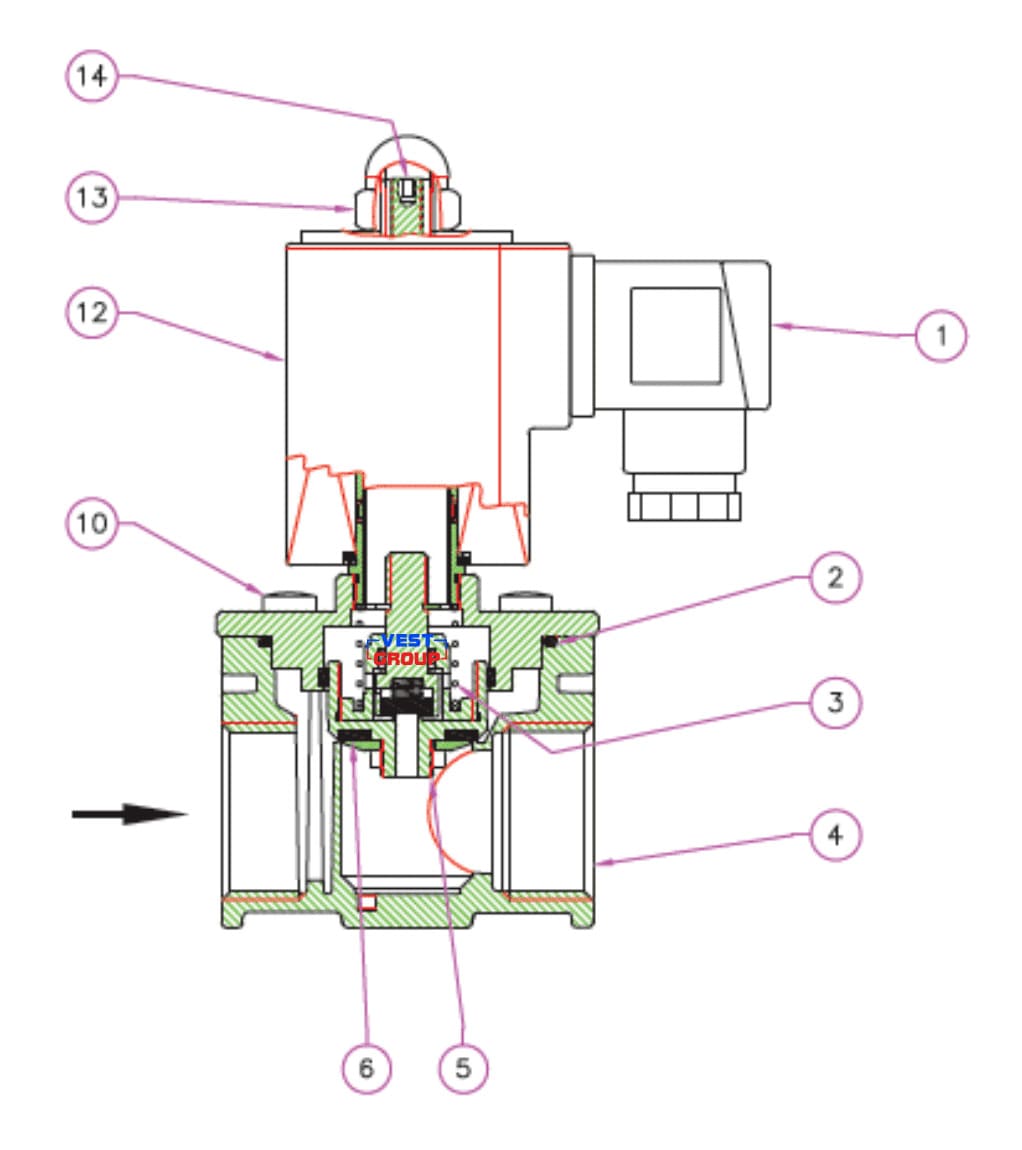

Устройство газового клапана для природного газа MADAS EV DN 15
| 1 – коннектор; 2 – О-образная прокладка; 3 – пружина; 4 – корпус; 5 – затвор; 6 – уплотнительное кольцо; 9 – заглушка G ¼; 10 – фиксирующие винты крышки; 11 – крышка; 12 – электромагнитная катушка; 13 – фиксирующие винт или гайка; 14 – винт регулятора расхода (для моделей EVF). |

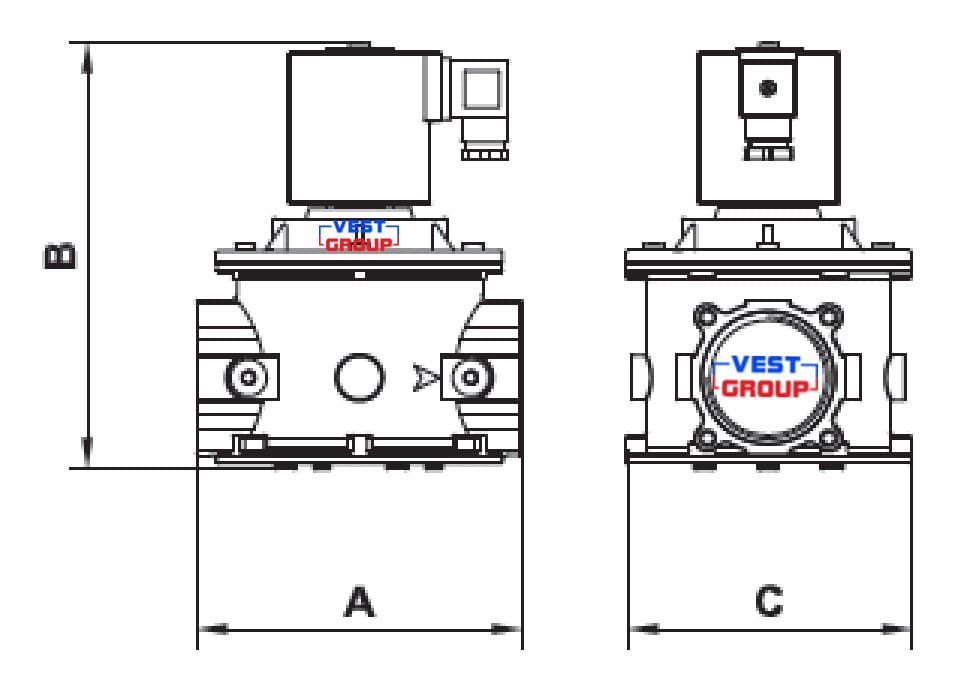

Габаритные размеры электромагнитного газового клапана MADAS EV DN15
| Тип | Присоединение, мм | Pmax, бар | А | В | С | |||
| EV | EVF | EV (Q-T) | EV (R-S) | |||||
| EV-1-3-6 бар | DN 15 | 1-3-6 | 70 | 135 | 150 | 188 | 216 | 74 |
| Основные параметры | ||
| Серия продукта | EV N.C. | |
| Тип клапана | нормально-закрытый | |
| Взвод затвора | автоматический | |
| Диаметр подключения | DN 15 | |
| Подключение | резьбовой | |
| Робочее давление | до 6 бар | |
