Циркуляционный насос для систем отопления Grundfos TP 65-90/4 A-F-B-BAQE-FX3
Циркуляционный насос для отопления Grundfos TP 65-90/4 A-F-B-BAQE-FX3 – это одноступенчатый центробежный встроенный насос с механическим уплотнением вала. Насосные агрегаты могут иметь короткую муфту, то есть насос и двигатель с закрытыми узлами. Как насосы, эти насосы менее чувствительны к загрязнению, но никогда не подменяют насосы с двигателем с мокрым ротором.
Особенности и преимущества циркуляционного насоса Grundfos TP 65-90/4 A-F-B-BAQE-FX3
Данная модель насоса отличается высоким уровнем принадлежности и эффективности. Стандартные компоненты малошумных лифтов с классом эффективности – IE3. Все насосы TP могут гальванизировать покрытие для высокой коррозионной стойкости.
Вертикальный встроенный циркуляционный насос Грундфос ТП 65-90/4 A-F-B-BAQE-FX3 используются в нескольких областях применения, включая кондиционирование воздуха и отопление. Эти насосы представляют собой центробежные, одноступенчатые, встроенные насосы со стандартными двигателями и механическим уплотнением вала.
Насос и двигатель представляют собой отдельные узлы с соединенными валами. Как следствие, эти насосы менее чувствительны к примесям из перекачиваемой жидкости по сравнению с насосами с двигателем с мокрым ротором.

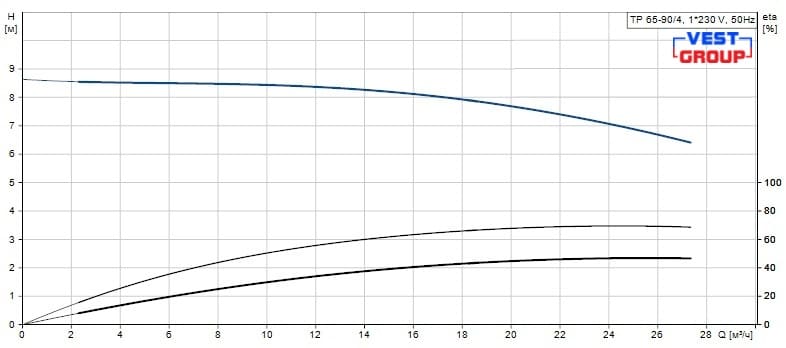

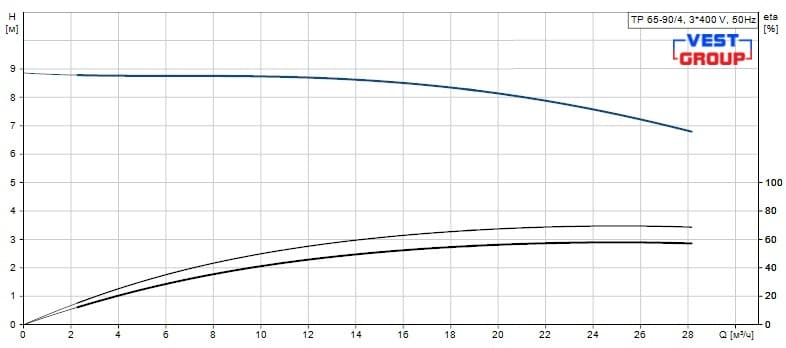

Кривые характеристик Grundfos TP 65-90/4 A-F-B-BAQE-FX3
| Одно фазный насос (1x220-240 B) | Трех фазный насос (3x220-240 B) |
 |
 |
Технические характеристики Grundfos TP 65-90/4 A-F-B-BAQE-FX3
| Технические данные | ||
| Одна фаза | Три фазы | |
| Скорость насоса, при которой раcчитаны характеристики | 1400 об/м | |
| Номинальный расход | 25 м³/ч | |
| Номинальный напор | 7,31 м | |
| Максимальный напор | 90 дм | |
| Текущий диаметр рабочего колеса | 162 мм | |
| Материалы | ||
| Корпус насоса | чугун | |
| Жидкость | ||
| Рабочая жидкость | вода | |
| Диапазон температур жидкости | -25 .. 120 °C | 0 .. 120 °C |
| Температура перекачиваемой жидкости | 20 °C | |
| Плотность | 998,2 кг/м³ | |
| Данные электрооборудования | ||
| Тип электродвигателя | 90SA | SIEMENS |
| Номинальная мощность - P2 | 0,75 кВт | |
| Частота питающей сети | 50 Hz | |
| Номинальное напряжение | 1 x 220-230 B | 3 x 220-240D/380-420Y B |
| Номинальный ток | 5.45 А | 3.05/1.75 A |
| Пусковой ток | 320 % | 710-710 % |
| Эффективность электродвигателя при полной загрузке | - | 82.5 % |
| Степень защиты (IEC 34-5) | 55 Dust/Jetting | IP55 |
| Класс изоляции (IEC 85) | F | F |
| Монтаж | ||
| Максимальная температура окружающей среды | -30 .. 40 °C | -20 .. 55 °C |
| Максимальное рабочее давление | 16 бар | |
| Стандарт трубного подсоединения | DIN | |
| Диаметр трубного присоединения | DN 65 | |
| Допустимое давление | PN 16 | |
| Монтажная длина | 360 мм | |
| Вес (Нетто) | 52.8 кг | 51.3 кг |
| Вес (Брутто) | 64 кг | 63 кг |
| Основные параметры | ||
| Серия продукта | TP | |
| Тип насоса | центробежный | |
| Назначение | циркуляция | |
| Максимальный расход, Qmax | 28.23 м³/ч | |
| Максимальный напор | 9 м | |
| Температура жидкости | -25 .. 120 °C | |
| Робочее давление | до 16 бар | |
| Ротор | сухой | |
| Тип присоединения | фланец | |
| Диаметр условного прохода, мм | DN 65 | |
| Дополнительные параметры | ||
| Страна производства | Дания | |
