Циркуляционный насос для систем отопления Grundfos TP 50-830/2 A-F-B-BAQE-PX1
Циркуляционный насос для отопления Grundfos TP 50-830/2 A-F-B-BAQE-PX1 – это одноступенчатый центробежный встроенный насос с механическим уплотнением вала. Насосные агрегаты могут иметь короткую муфту, то есть насос и двигатель с закрытыми узлами. Как насосы, эти насосы менее чувствительны к загрязнению, но никогда не подменяют насосы с двигателем с мокрым ротором.
Особенности и преимущества циркуляционного насоса Grundfos TP 50-830/2 A-F-B-BAQE-PX1
Данная модель насоса отличается высоким уровнем принадлежности и эффективности. Стандартные компоненты малошумных лифтов с классом эффективности – IE3. Все насосы TP могут гальванизировать покрытие для высокой коррозионной стойкости.
Вертикальный встроенный циркуляционный насос Грундфос ТП 50-830/2 A-F-B-BAQE-PX1 используются в нескольких областях применения, включая кондиционирование воздуха и отопление. Эти насосы представляют собой центробежные, одноступенчатые, встроенные насосы со стандартными двигателями и механическим уплотнением вала.
Насос и двигатель представляют собой отдельные узлы с соединенными валами. Как следствие, эти насосы менее чувствительны к примесям из перекачиваемой жидкости по сравнению с насосами с двигателем с мокрым ротором.

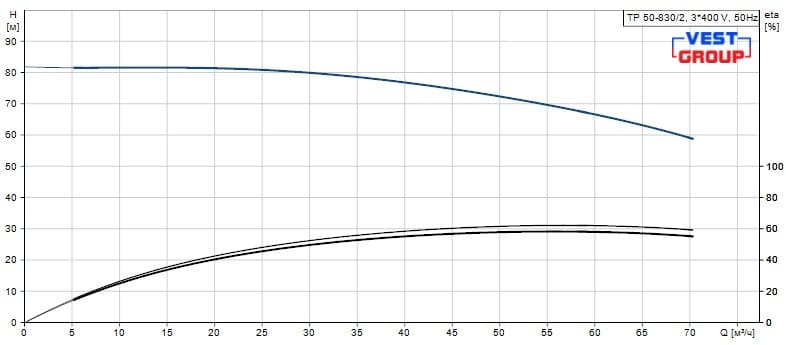

Кривые характеристик Grundfos TP 50-830/2 A-F-B-BAQE-PX1
 |
Технические характеристики Grundfos TP 50-830/2 A-F-B-BAQE-PX1
| Технические данные | ||
| Скорость насоса, при которой раcчитаны характеристики | 2945 об/м | |
| Номинальный расход | 56.7 м³/ч | |
| Номинальный напор | 68 м | |
| Максимальный напор | 830 дм | |
| Текущий диаметр рабочего колеса | 245 мм | |
| Материалы | ||
| Корпус насоса | чугун | |
| Жидкость | ||
| Рабочая жидкость | вода | |
| Диапазон температур жидкости | 0 .. 120 °C | |
| Температура перекачиваемой жидкости | 20 °C | |
| Плотность | 998,2 кг/м³ | |
| Данные электрооборудования | ||
| Тип электродвигателя | 160LB | |
| Номинальная мощность - P2 | 18.5 кВт | |
| Частота питающей сети | 50 Hz | |
| Номинальное напряжение | 3 x 380-415D/660-690Y B | |
| Номинальный ток | 34.5-32.5/20.0-18.8 A | |
| Пусковой ток | 830-980 % | |
| Эффективность электродвигателя при полной загрузке | 92,4 % | |
| Степень защиты (IEC 34-5) | 55Dust/Jetting | |
| Класс изоляции (IEC 85) | F | |
| Монтаж | ||
| Максимальная температура окружающей среды | -30 .. 60 °C | |
| Максимальное рабочее давление | 16 бар | |
| Стандарт трубного подсоединения | DIN | |
| Диаметр трубного присоединения | DN 50 | |
| Допустимое давление | PN 16 | |
| Монтажная длина | 440 мм | |
| Вес (Нетто) | 180 кг | |
| Вес (Брутто) | 216 кг | |
| Основные параметры | ||
| Серия продукта | TP | |
| Тип насоса | центробежный | |
| Назначение | циркуляция | |
| Максимальный расход, Qmax | 70.48 м³/ч | |
| Максимальный напор | 83 м | |
| Температура жидкости | 0 .. 120 °C | |
| Робочее давление | до 16 бар | |
| Ротор | сухой | |
| Тип присоединения | фланец | |
| Диаметр условного прохода, мм | DN 50 | |
| Дополнительные параметры | ||
| Страна производства | Дания | |
